＂如何在盡可能縮小機箱體積的前提下，讓機箱變得更加模塊化從而擁有更強的可玩性以及兼容性＂一直以來是不少好玩的機箱的設計思路。正是在這樣的思路之下，聯力（Lian Li）在 18 年發布的 O11 包豪斯機箱大受好評，往后也衍生出了幾個不同的版本，每個版本都各有特色。而在今年，我們也迎來了包豪斯系列的又一全新力作，那就是今天的主角 O11 AIR MINI。
雖然型號上看著與之前的 O11D MINI 有改款換代的意思，但 O11 AIR MINI 其實是屬于 O11 AIR 系列的繼任者，不同于 O11 Dynamic 系列更注重外觀顏值，這個 AIR 系列更注重散熱效能，所以 O11 AIR MINI 的正面采用網狀面板，說來這種網孔、Mesh 風格也是今年機箱的一個流行元素了，所以 O11 AIR MINI 是個走散熱性能路線的小機箱。

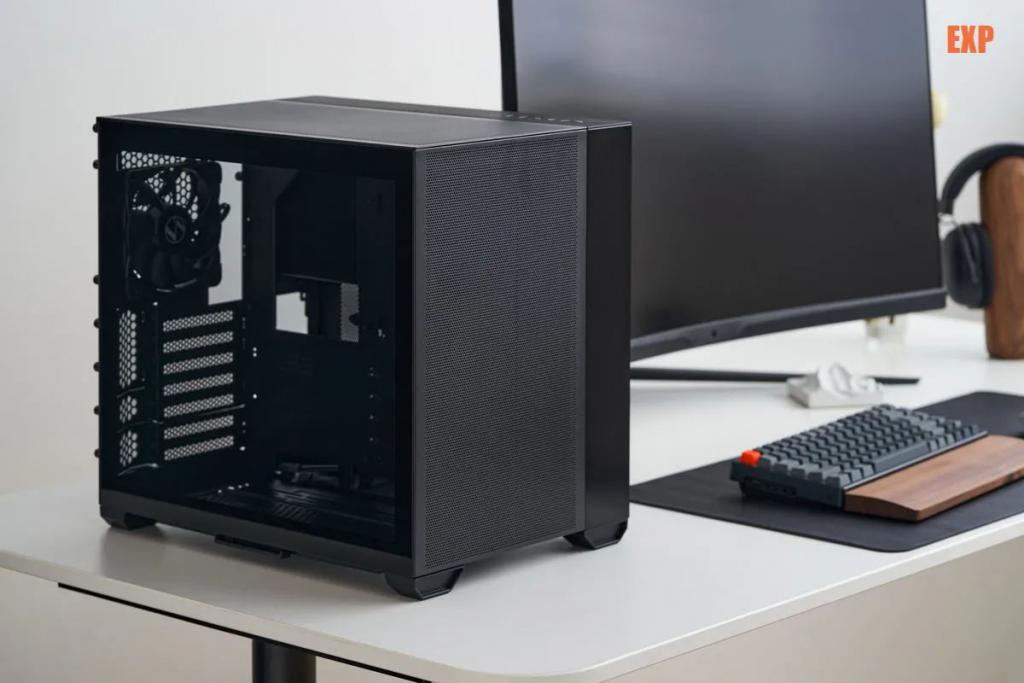

聯力 O11 AIR MINI 在外觀上面可以說是延續了 O11 以及 O11 AIR 的設計。整體 Boxy 也就是四四方方并且棱角分明的箱型設計給人一種低調而且非常扎實的感覺。
由于機箱是采用了橫向設計，也就是電源倉放置在主板背后而非主板下方，因此整個 O11 AIR MINI 都會顯得比較寬，但是由于高度不高的關系，因此很適合放在那些比較矮的空間中。
或許已經有朋友看出來這次的 O11 AIR MINI 和之前推出的 O11 AIR 有些什么分別了，其中最大的分別就是 O11 AIR MINI 的頂板以及前面板均是采用了 Mesh 網格設計，可以在有效散熱的同時也提供不錯的隔塵作用。其實不只是前板和頂板，即便是機箱右邊也是有網格設計的，可以最大化散熱效能。
O11 AIR MINI 的前面板非常簡潔，左邊為 Mesh 網格而右邊則經過拉絲處理的金屬面，兩者的觸感都是非常好的。
頂板的布局與前板是一樣的，只不過在右邊有著前置界面，分別是 2 個 USB 3.0 Type-A、1 個 USB 3.1 Type-C 接口以及 1 個 3.5mm 音頻接口。
其實現在擁有前置 Type-C 接口的機箱雖然仍然不是主流，但是已經慢慢的開始多起來了，這對于那些擁有高速存儲需求，或者 PD 快充的玩家來說是一個不錯的加分項。
側面是鋼化玻璃的側透面板。這塊玻璃側板并沒有用任何螺絲固定的，而是以側板下方兩個凹陷來卡進機箱的，玩家要卸下來時只要先把頂板拆掉，再把玻璃側板抽出來就行了，非常的方便。

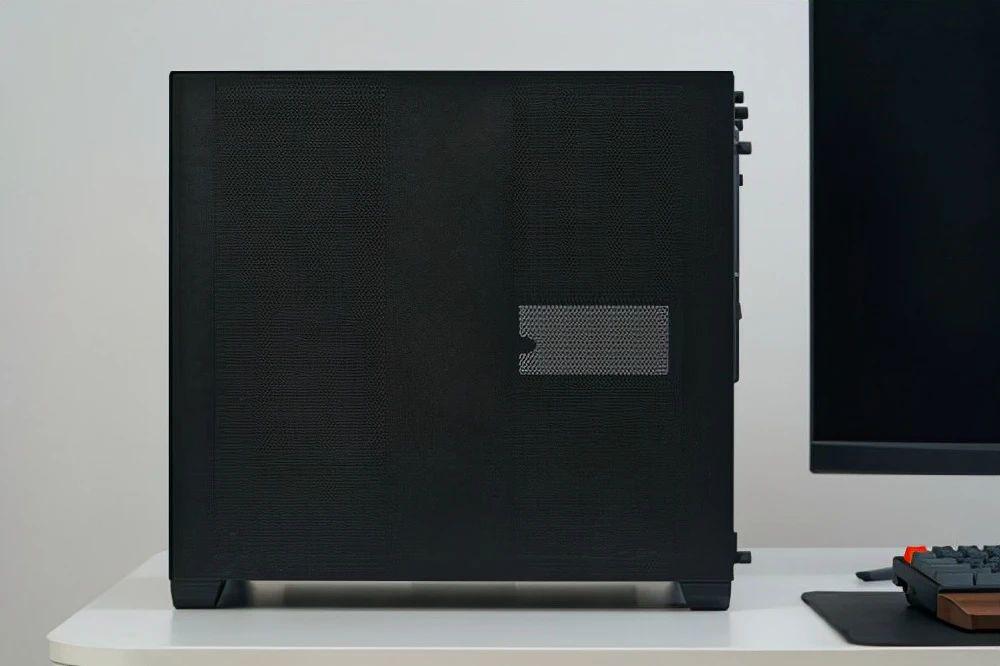

O11 AIR MINI 的另一面，也就是電源以及走線的位置，是由一塊擁有網格開孔的側板所覆蓋的，而靠近機箱背部那一側的開孔正好是對應電源的進風位置，可以說是考慮得比較周到的。
可能比較少人會留意到的一點是，O11 AIR MINI 的底部其實是有一塊側面抽拉式的隔塵網，只需要往下壓一下然后就可以拉出來，十分便捷。
來到 O11 AIR MINI 的背面，可以看到這里有很多的手檸螺絲。這是因?yàn)?O11 AIR MINI 的內部格局是采用了模塊化的設計，玩家只需要透過調整背板支架、I/O 擴展擋板以及頂部擋板的位置，就可以決定安裝什么主板，以及可以有多少 PCIE 插槽位置。
這個設計使用整個機箱的可玩性變得非常高，也讓 O11 AIR MINI 小至 ITX 大至 EATX 主板都可以裝得下。這樣子的設計目前在市面上除了同系列的 O11 其他機箱之外是比較少見的，但是這樣的設計偏偏可以讓玩家擁有更多 DIY 的空間，也讓機箱兼容性更大，從這點就可以看得出聯力在 O11 AIR MINI 的設計上是考慮得非常充足的。
不同于一般的機箱，O11 AIR MINI 由于有兩個獨立倉室，因此它的內部結構也是分為兩部分：主板顯卡區和電源區。
先來看看主板顯卡區。上面也說過，由于獨特的背板可調整設計，讓整個機箱可以容納最大 EATX 的主板，只需要把最頂部的背板拆掉，變成 7 槽設計，然后把下面的背板整體往上移即可。這樣同時也可以選擇安裝 ATX 的主板。而在出廠默認的 5 槽背板組合之下，O11 AIR MINI 可以容納最大 MATX 主板。
而除了可以安裝的主板規格不一樣之外，7 槽和 5 槽背板模式對于機箱的其他方面都會有影響。在 7 槽模式下面，由于頂部的背板被移除，因此機箱頂部不可以安裝水冷排，只能安裝厚度最多為 25mm 的 3 把 120mm 或 2 把 140mm 風扇，而在 5 槽模式下面，機箱頂部可以安裝總厚度為 65mm 的 280mm 水冷排，或者是 3 把 120mm 風扇。
說到風扇，O11 AIR MINI 的其中一個特點就是可安裝的風扇位置特別多。除了頂部可以安裝 3 把 120mm 風扇之外，機箱前置預裝 2 把 140mm 風扇，后置也預裝了 1 把 120mm 風扇，再加上機箱底部可安裝 2 把 120mm 或者 140mm 的風扇以及側面可以安裝 2 把 120mm 的風扇，整個機箱是可以容納 10 把風扇，可以說是有點瘋狂了。
同樣地，O11 AIR MINI 在水冷排數量方面的設計也是很不錯，如果是在 5 槽模式之下，整個機箱可以在頂置、下置、前置以及側置中選擇任一位置安裝 240mm 水冷排。比起一般的機箱選擇要多不少。當然了 , 如果玩家是想安裝 280mm 水冷排的話 , 那也可以從頂置、下置以及前置中選擇一個位置來安裝。
在一般的機箱中，如果玩家是想 CPU 用一體式水冷，同時又使用一體式水冷顯卡的話，那么就只能上置以及前置水冷。但是在 O11 AIR MINI 上，玩家就可以選擇把水冷排側置以及下置，同時又多裝幾把風扇在機箱里加強散熱。
不過如果玩家是選擇把 240mm 水冷排上置以及下置的話，那么前置冷排連同風扇的厚度只能夠是最多 40mm，而如果玩家是選擇雙 280mm 水冷的話，那么前置就裝不了水冷排了，這點還是要注意一下的。
講完了風扇以及水冷位置的設計，我們來看看 O11 AIR MINI 主板顯卡區的其他地方。
主板托板上的螺絲孔位有特別注明，可以讓玩家一眼就知道哪些孔位是在 7 槽或者 5 槽模式下使用的，或者哪些孔位是只有 MATX 主板可以使用的。
顯卡擋板為可重用款式，并且開口上方擁有一個防止異物意外進入機箱的可拆卸式擋板。
機箱內的主板 24P 以及顯卡 8P 供電線出口處是用了 90 度的直角設計，在空間有限的機箱內這個設計是不錯的，不過在安裝了 ATX 或者 MATX 主板之后，面向主板那邊的出口會被主板完全擋住，只有靠側面的出口把線拉出來，因此裝機時要注意一下。
側面的風扇位置默認是被硬盤安裝位置擋住的，如果要在這里安裝風扇的話，需要先把那兩塊板子拆下來。
接下來就看看電源區的布局。整個電源區可以說是劃分成了幾個區域，分別是左邊的硬盤 / 風扇出風區、中間的理線區、右上方的額外硬盤位以及右下方的電源位置。整個電源區總共可以安裝最多 6 個 2.5 吋的 HDD/SSD，又或者 2 個 2.5 吋加 4 個 3.5 吋的 HDD，擴展性是十分強的。
左邊的硬盤位置是可拆卸的，拆下來后就可以在前面安裝風扇或者水冷排來加強機箱的散熱效能。
而除了左邊的硬盤位之外，中間那條有著聯力與著名超頻達人 der8auer 名字銘牌的理線板上其實也是可以安裝兩個 2.5 吋的 HDD/SSD 的，讓這塊理線擋板可以說是一物兩用。
右上方是一個可以容納 2 個 3.5 吋 HDD 的抽拉式硬盤架，玩家如果想要在這里安裝 HDD 的話，只需要把硬盤架背面的擋板解開就可以了，十分的方便。當然，如果大家是像筆者一樣，不需要使用 3.5 吋 HDD 的話，那么也可以把那兩個硬盤拉架完全取出來，騰出更多空間作理線之用。
O11 AIR MINI 與另一款聯力的小型機箱 O11D MINI 相比 , 在電源位置設計上是要更加寬松的，后者只能夠安裝 SFX 電源 , 但前者則是可以安裝普通的 ATX 電源。要知道 SFX 電源的價格目前比起 ATX 仍然是要貴不少，因此支持安裝 ATX 電源可以為玩家省下一些預算，也是一個比較不錯的設計。

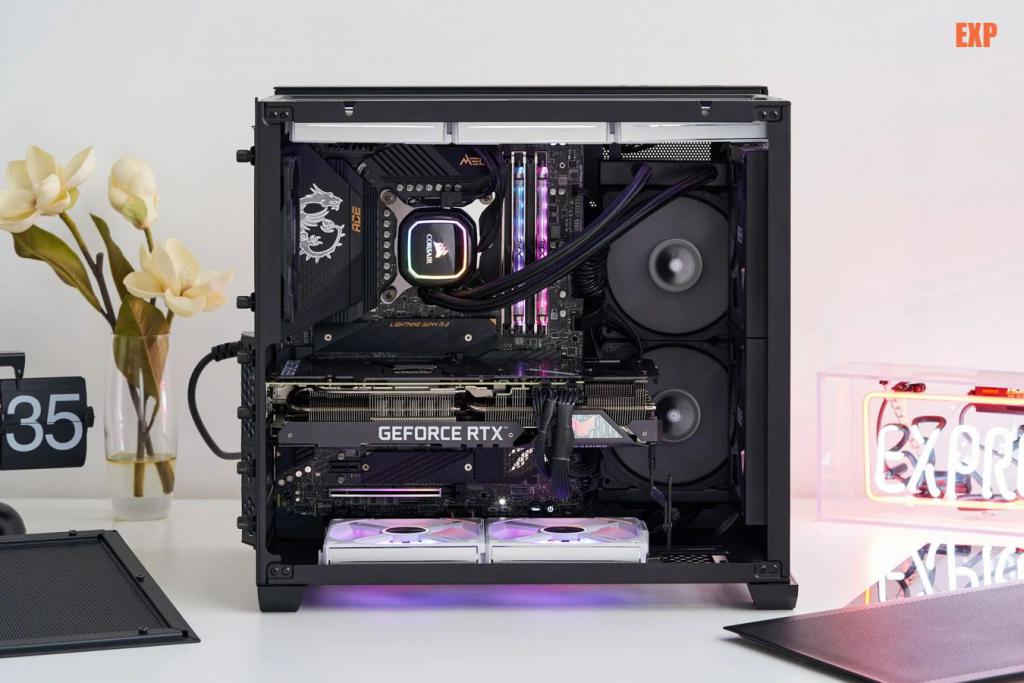

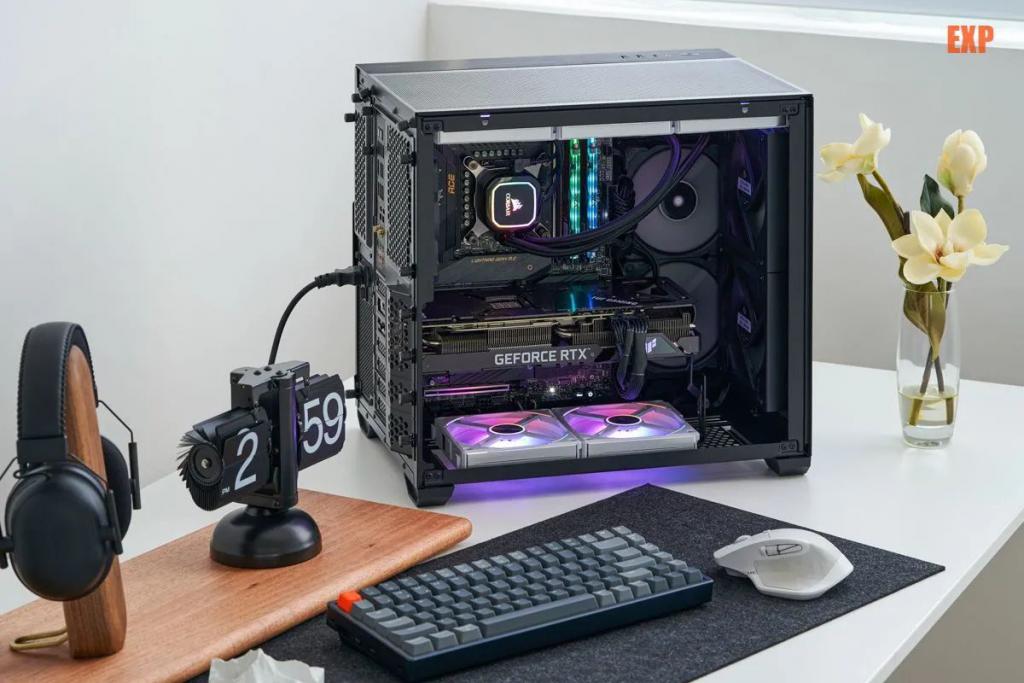

那么，這個兼容性看上去如此強大的 O11 AIR MINI 機箱，實際上裝機又會是怎么的呢？筆者這次就選了一塊 ATX 主板、Core i9-11900K 處理器、一個 240mm 一體式水冷以及一張 RTX 3080 Ti 顯卡來進行裝機。由于整個機箱可以安裝總共 10 把風扇，除去機箱自帶的 3 把之外，筆者也找來了 5 把額外的風扇來填滿這個機箱。
由于這次裝的是 ATX 主板，因此筆者需要將背板從 5 槽調整成 7 槽。可能有的玩家在這一步會想 " 既然背板以拆下來，那么我最后才把背板裝回去了。" 其實這是行不通的，因?yàn)楸嘲蹇蚣苌鲜怯幸粋€(gè)卡槽需要先于安裝主板插回去機箱上的，不然在裝了主板之后背板有部分會頂起來不能完全貼合機箱。
如果大家是想和筆者一樣，是在側面安裝 240mm 水冷排的話，那么在裝了主板之后以及安裝電源，最好是先把主板的 24P 以及顯卡需要用的雙 8P 供電線拉出到主板區，因?yàn)槿绻窍劝牙渑叛b上的話，線材出口處留給線材通過的空間其實是很少的，會很難把線拉過去。
在側面裝水冷排時有兩點需要注意的，首先需要先將那里的兩塊硬盤托板拆掉，不然是上不了螺絲固定；另外就是在裝之前要把前置的兩把風扇連同支架先卸下來，否則水冷排是進不去的。
完成了這一切之后就可以安裝頂部的風扇了，裝之前記得先把 CPU 供電接口先插上，不然之后再插上也是比較麻煩的。由于筆者這次是使用了聯力的 UNI FAN AL120 積木風扇，風扇之間是以觸點相連，因此只需要一根線材就可以控制 3 把風扇，省去了非常非常非常多的走線煩惱。
不過像這樣一次過 3 把風扇相連著塞進去機箱也是需要找到合適的角度才行，否則是放不進機箱的。
至于顯卡下方的風扇，筆者是建議先把顯卡裝上了之后，再根據顯卡風扇的位置來安裝風扇，這樣就可以達到最好的散熱效能。這里筆者同樣是使用了 UNI FAN AL120 積木風扇，不過由于安裝位置的限制只能安裝兩把。
題外話，像現在這些 2.5 槽甚至 3 槽、長度又達到了 30cm 以上的顯卡，真的最好是找一個顯卡支架。而如果是用顯卡支架的話，那么大家最好找一些底座面積大一點的磁吸式，或者是以螺絲固定的支架，因?yàn)?O11 AIR MINI 顯卡位置下方是開孔的，對于磁吸的支架不是很友好。
整體來說，O11 AIR MINI 的裝機體驗是很不錯的。首先不論是側板頂板還是背板乃至整理擋板都是以手?jǐn)Q螺絲來固定，要拆卸安裝完全不需要用到螺絲刀，這點筆者是比較喜歡的。其次就是機箱的兼容性是真的非常高，裝滿 10 把風扇是一點問題都沒有，而各個部件之間也是剛剛好貼合，機箱內部空間是利用得非常充分的。不過同樣是因?yàn)?O11 AIR MINI 體積比較小，這也意味著大家在裝機時，必須留意一下硬件的安裝順序。
我們的機箱散熱性能測試采用一種特殊的方法，能更好地獲得一致性，便于各類機箱散熱性能進行比較。我們可以將發熱模塊 + 散熱器視為一個大的發熱體，將機箱視為一個散熱器，這個大的發熱體的功耗和溫度會因機箱這個散熱器的性能而不同。
將機箱當作一個大的熱阻體，通過測試得到機箱內外溫度差及功耗，就可以計算出它的熱阻，考慮到測試時的精度和誤差，以及為了便于比較，我們最終將機箱的散熱性能指標轉化為超能指數：
Exp = 3.3*Pd/ ( 10+Tc – Ta )
Pd 指發熱模塊穩定后的平均功耗，Tc 指發熱模塊的表面溫度（此處為機箱內的平均溫度，我們的測試點為 CPU 散熱器風扇前 125px 處和顯卡下方某固定點），Ta 指環境溫度，Exp 越大，表明該機箱的散熱性能越好。
在我們的機箱散熱測試模型中，搭配固定的風冷散熱器（先馬冰雪 130），測試時，散熱器的風扇滿速運轉。機箱風扇配置為前置進風風扇裝滿，1 個后置出風，機箱風扇的轉速控制為 1000RPM，如果機箱沒有標配風扇，則統一使用 ProArtist M12 風扇，轉速同樣控制在 1000RPM。
由于 O11 AIR MINI 本身是前置了兩把風扇，后置也有一把風扇，因此筆者不會安裝額外的風扇。
測試結果顯示，聯力 O11 AIR MINI 機箱在室點為 27 度的情況下，機箱內部兩個測溫點的溫度分別是平均 28.3 度以及 28 度，而發熱體功耗則是 304.7W，經過計算其超能指數為 90.2 分，而我們對于得分高于 90 分的機箱評價為散熱能力極為優秀。
這就已經可以看得出來聯力這次新推出的 O11 AIR MINI 是真的有夠 AIR 的，前面板大面積的 Mesh 開孔、前置兩把 140mm 風扇以及后置 120mm 風扇的組合就已經可以為機箱提供非常不錯的散熱效能。而如果玩家是像筆者這樣裝滿 10 把風扇的話，相信散熱效能還可以進一步提升。
對于那些想要在盡可能小的機箱內塞進最多部件的玩家來說，聯力的 O11 AIR MINI 可以說是一個非常不錯的選擇。憑著可以調整的背板，O11 AIR MINI 可以讓玩家在原本只可以安裝 MATX 主板的空間內裝下一塊 ATX 主板，并且由于電源倉是與主板倉室呈水平設計，玩家即便是裝了 ATX 主板也仍然有足夠的餘地安裝 280mm 一體式水冷，同時還可以安裝數量巨多的風扇來加強整體的散熱（或者為了更加好看的 RGB 燈效）。
而即便 O11 AIR MINI 在體積上比起它的老大哥 O11 AIR 要更加小，但同樣支持廣泛且主流的 ATX 電源，擁有 ATX 電源的玩家不需要特意為這個機箱重新買一個 SFX 電源，這個設計也是值得一贊的。
總的來說，O11 AIR MINI 就是一款可以給予玩家驚喜之余，也可以讓玩家感到心滿意足的小號機箱。目前這款機箱的價格為 749 元，10 元定金可抵 60 元，對于一款可玩性這么強的機箱來說是一個挺不錯的價格了。
