NVIDIA 對于挖礦真是上心！不但推出了專門的 CMP HX 系列礦卡，甚至將安培家族用于加速計算卡的頂級大核心 A100 也拿了過來，這就是 CMP 170HX，據說還有個更高端的 CMP 220HX。
之前我們曾經見過 CMP 170HX 的樣品，現在有國外博主也拿到了一塊，并進行了拆解、簡單測試。這也是 NVIDIA 親自出品的第一塊礦卡。
該卡的造型和 A100 PCIe 加速計算卡基本一致，無風扇被動散熱 ( 類似服務器方案依賴整機風扇 ) ，雙插槽厚度，自然沒有視頻接口。

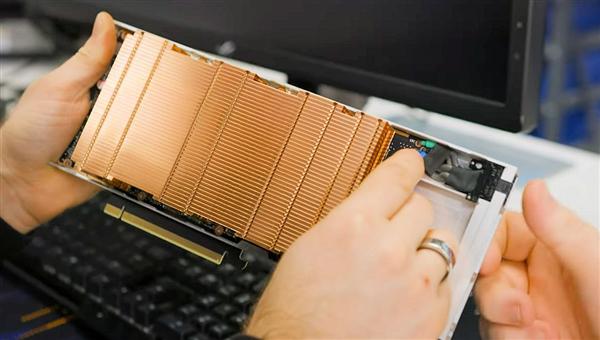

外殼是鋁材質，沒有任何標記之類的，內部則是一大塊銅質散熱片，覆蓋整個 PCB 電路板。
PCB 板造型也很別致，尾部一個弧形缺口，而輔助供電不是常見的 PCIe 6/8 針，是常見于主板上給 CPU 輔助供電的 PES 8 針，因此需要轉接。

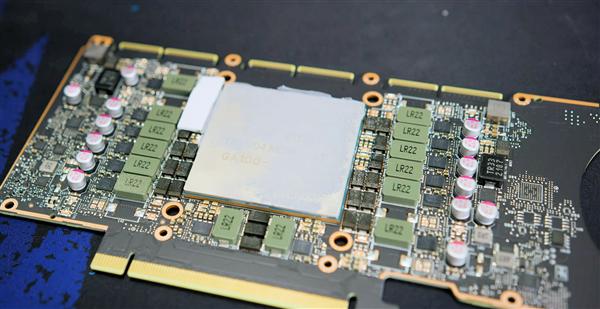

電路板布局緊湊，用料相當高級，而 GPU 芯片本身和周邊基板全部覆蓋上了厚實的散熱頂蓋。
內核代號為 GA100-105F。
GPU-Z 可以識別出大部分信息，比如 CMP 170HX 型號、4480 個流處理器、140 個紋理單元、128 個 ROP 光柵單元、SK 海力士 8GB HBM2 顯存、1140-1410MHz 核心頻率，等等。
相比之下，A100 加速卡有 6912 個流處理器，這里屏蔽了超過三分之一，顯存原本也有 80/40GB 之多，現在只剩下 8GB，當然也足夠了，畢竟以太坊 DAG 文件還不到 5GB。
挖礦性能實測以太坊在 165MH/s 左右，但不能調節頻率，功耗雖然可以在 200-250W 之間變動，但完全不影響挖礦算力。
DirectX、OpenGL、Vulkan、CUDA 等圖形相關技術統統被屏蔽。雖然 GPU-Z 識別顯示支持 CUDA，但根本沒法用，甚至無法使用 CUDA 內核渲染 Blender。
這也就注定了，它除了挖礦，啥都不能干。
但就是這么個家伙，據說要 5000 美元！
