微星的 MORTAR 迫擊炮系列在主流平臺可以說是相當熱門的，它擁有相當均衡的用料和擴展能力，再加上合理的售價，性?xún)r(jià)比相當出色，不論在 AMD 還是 Intel 平臺的 B 系列主板都相當受消費者歡迎，現在 Intel 發布了剩下的 600 系主板，而微星的微星 MAG B660M MORTAR 迫擊炮 WIFI 主板也隨之到來。

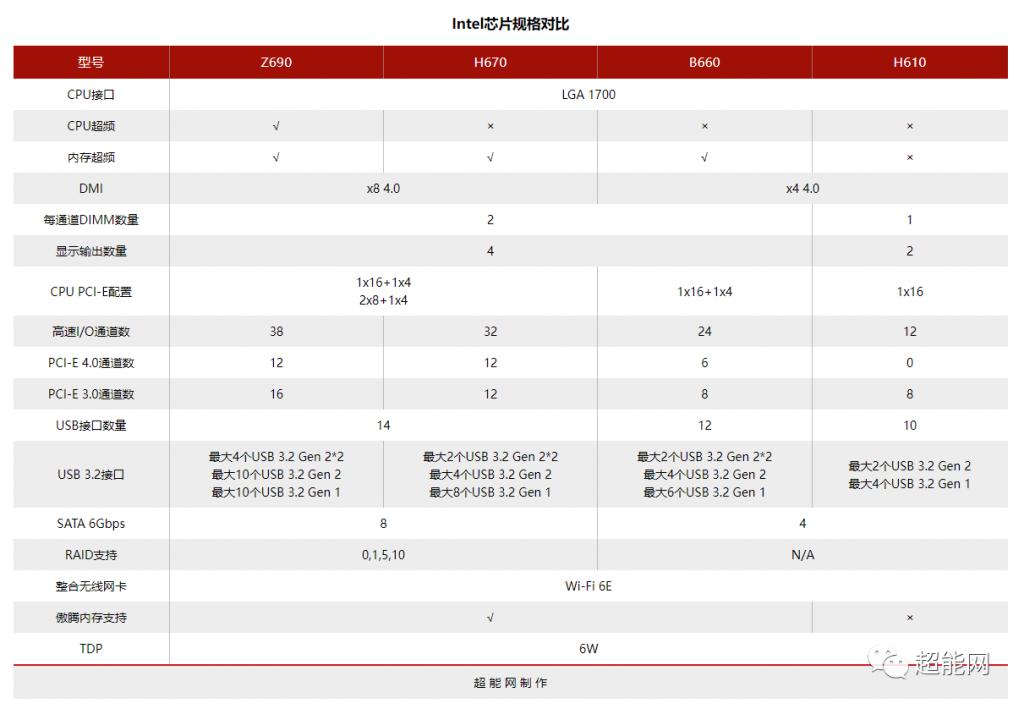

Intel 600 系主板芯片組規格如上表所示，H670 的規格還是比較接近 Z690 的，但由于其不上不下的定位基本上在零售市場上會比較少見，大家比較關心的肯定還是主流的 B660 的規格。與 Z690 相比，B660 的 DMI 通道帶寬從 x8 減少到 x4，不過帶寬其實與上代的 Z590 持平，帶寬上的瓶頸比還是較少的。
B660 PCH 所提供的 PCI-E 通道數量均只有 Z690 的一半，只有 6 條 PCI-E 4.0 和 8 條 PCI-E 3.0，這 4.0 的通道數量還湊不夠兩個 M.2 口，但總通道數依舊比上代 B560 多了兩條。SATA 接口數量直接減半，只剩 4 個，和 H610 一個水平，比上代少了兩個。USB 接口的規格與上代維持一致，一共 12 個 USB 口，最多可劃分出 2 個 USB 3.2 Gen 2*2，4 個 USB 3.2 Gen 2 和 6 個 USB 3.2 Gen 1。

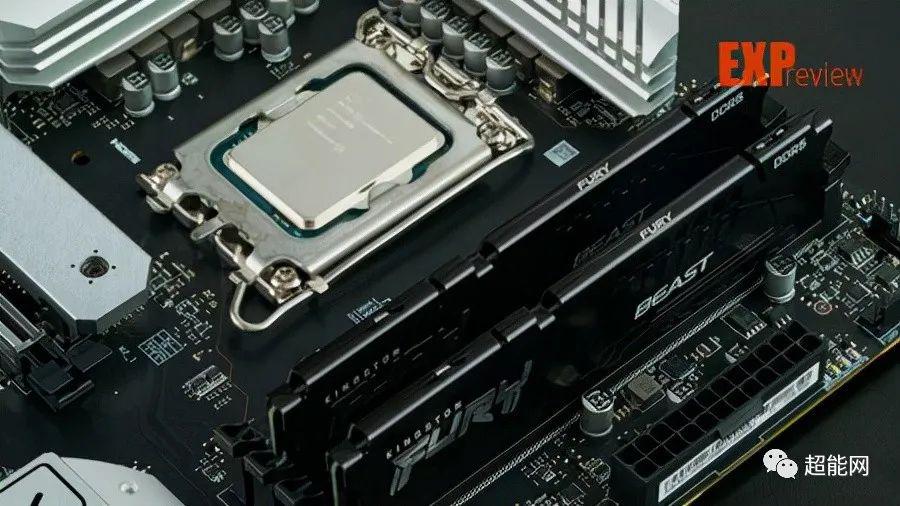

微星這次送過來的不單只有一塊 MAG B660M MORTAR WIFI 主板，還包含了一顆 Core i5-12400 處理器，和一套金士頓 FURY Beast DDR5-5200 16GB*2 內存。

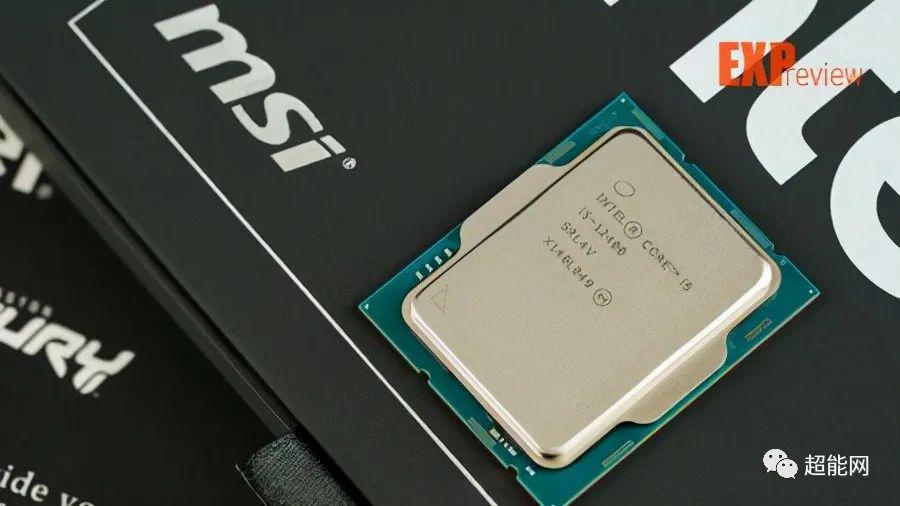

Intel Core i5-12400 處理器是最新的 Alder Lake 架構，有 6 個 P-Core 沒有 E-Core，基礎頻率 2.4GHz，最大睿頻 4.4GHz，L3 緩存 18MB，處理器的 PL1 功率是 65W，PL2 是 84W，Tau 28 秒，整合 UHD 730 核顯，擁有 24 組 EU，核顯最高頻率 1450MHz。
金士頓 FURY Beast DDR5-5200 32GB 雙通道套裝，支持最新的 XMP 3.0，內置兩套時序，一套是 5200MHz CL40，另一套是 4800MHz CL38，配備的散熱器并不是很高，沒比裸條高多少，在確保散熱性能的同時也不容易和風冷散熱器產生沖突。
和其他 MORTAR 主板一樣，MAG B660M MORTAR WIFI 是一塊 mATX 規格的主板，尺寸是 24.4*24.4cm，設計語言基本延續了上一代的 MAG B560M MORTAR，布局也非常接近，帶 WIFI 的版本是白色的散熱器，不帶 WIFI 的版本則是黑色的散熱器，同時主板也有 DDR5 和 DDR4 內存兩種版本。
內存接口
微星 MAG B660M MORTAR WIFI 上有四條 DDR5 內存插槽，支持 XMP 3.0，最高可支持雙通道 DDR5-6200，最大內存容量 128GB，先進的 SMT（Surface Mount Technology）焊接工藝降低了槽焊點、電磁、干擾的缺陷率。結合微星獨有的 Memory Boost 技術，通過布線獨立設計，可有效降低阻抗，減少密集電路之間的干擾，從而提高高頻信號的可靠性，提供干凈純凈的高頻 DDR5 信號。配合 BIOS 內的 Memory Force 功能，可顯示 DDR5 內存的體質，玩家要進行內存超頻非常方便。
PCI-E 與 M.2 接口
主板有兩根 PCI-E x16 插槽，其中有金屬裝甲包裹的是 CPU 提供的 PCI-E 4.0 x16 插槽，是的，微星 B660 家族均沒有提供 PCI-E 5.0 接口，可能是為了拉開產品之間差距，不過這問題不是很大就是了，大家可以參考現在的旗艦顯卡，就算插到 PCI-E 3.0 x16 的槽上性能也沒太大影響，所以在很長一段時間內這 PCI-E 5.0 的有無其實實際影響都不大。
另一根 PCI-E x16 則是 PCH 提供的，運行在 PCI-E 3.0 x4 模式，那個 PCI-E x1 插槽也是 PCH 的，也是 PCI-E 3.0。
主板提供兩個 M.2 接口，均是 PCI-E 4.0 x4 的，區別在于上方那個是直連 CPU 的，在兩個 PCI-E x16 插槽中間的則是鏈接 PCH 的，兩個口均支持最大 M.2 2280 規范的 SSD，而且配件里面是有提供 M.2 快捷鎖扣，只不過主板自帶的 M.2 散熱片會占用這個螺絲位，一般情況下你沒法用這兩個快捷鎖扣就是了。
SATA 與 USB 擴展口
B660 的 PCH 只提供了 4 個 SATA 6Gbps 接口，而微星 MAG B660M MORTAR WIFI 上有 6 個 SATA 口，有兩個明顯就是橋接過來的，就是上圖位于最上方的那兩個，主板上的編號是 SATA A_B，這兩個口是用祥碩 ASM1061 芯片轉過來的，另外 4 個則是 PCH 提供的，SATA 口有 4 個傾斜了 90 度安置在主板右側，另外兩個則樹立在主板底部。
在主板 24pin 供電口旁邊有一個 USB 3.2 Gen 2 Type-C 前面板擴展口，一組 USB 3.2 Gen 1 擴展針腳，主板底部還有兩組 USB 2.0 擴展針腳。
后置 I/O 接口

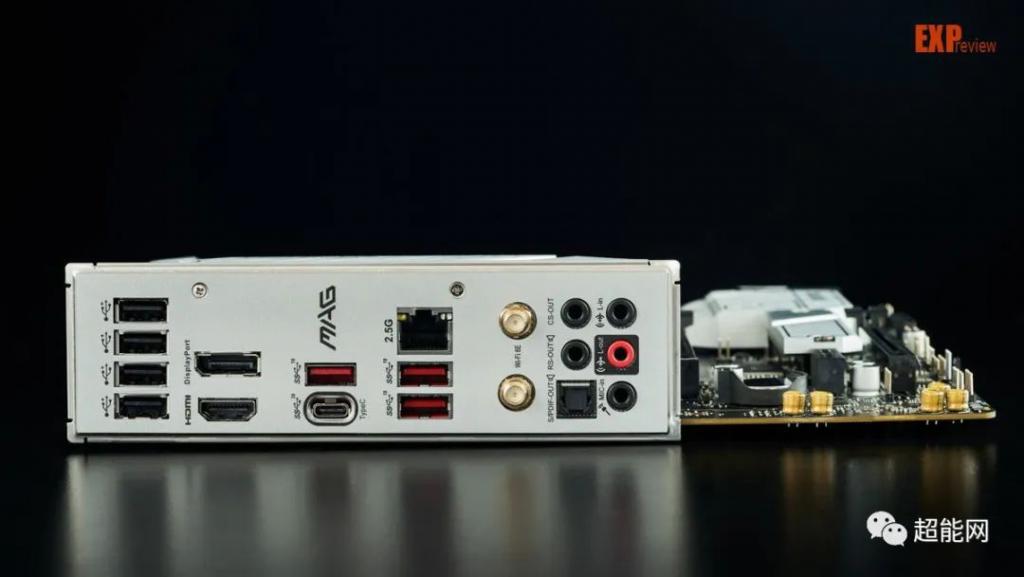

主板配備一體式 I/O 背板，這背板和旁邊的 I/O 散熱器一樣是白色的，這里有一個 USB 3.2 Gen2*2 Type-C 口，三個 USB 3.2 Gen 2，四個 USB 2.0，視頻接口包括一個 HDMI 2.1 和一個 DipsplayPort 1.4，均支持 4K @60Hz 的視頻輸出，5 個 3.5mm 音頻接口和一個數字 S/PDIF 輸出。
網絡方面主板有一個 2.5G 的游戲網卡和一個 WiFi-6E 無線網卡，有線網卡是 Realtek RTL8125 2.5G。而無線網卡 則是 Intel WiFi 6E AX211。
卸去所有散熱片的微星 MAG B660M MORTAR WIFI

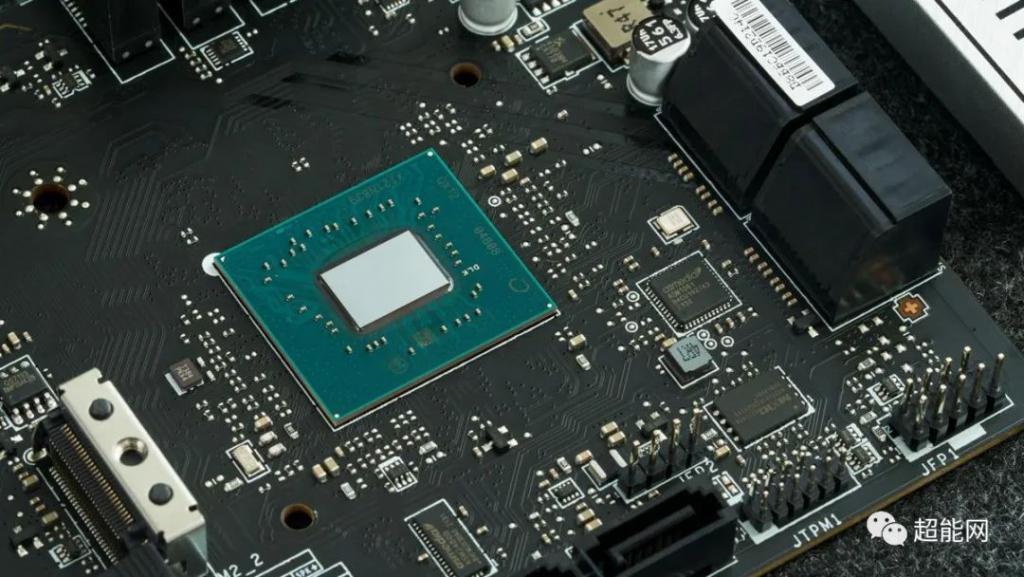

B660 PCH 芯片，旁邊是祥碩的 ASM1061 PCI-E 轉 SATA 芯片

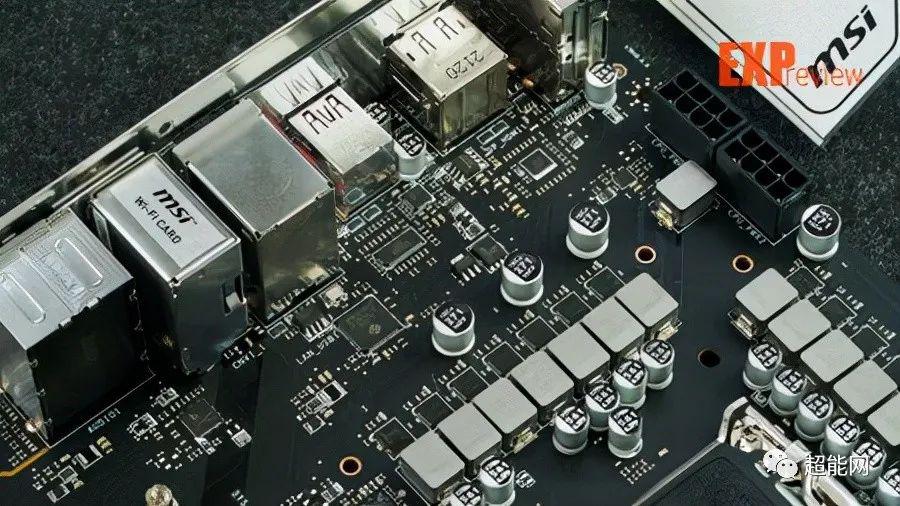

12+1+1 相供電設計
和上一代的 B560M MORTAR 相比，B660M MORTAR 的供電進一步升級，CPU 供電接口從 8+4pin 升級至 8+8pin，采用兩盎司銅的 6 層 PCB 板，CPU 核心供電依然是并聯的 12 相，但 MOSFET 從原本的上下橋設計改為單顆的 DrMOS，是來自瑞薩的 ISL 99360，最大輸出電流 60A，而 PWM 控制器則是瑞薩的 RAA229132，暫時還查不到它的資料，核顯供電 1 相，用料和 CPU 核心供電相同，SA 供電用的 MOS 則改為 MPS 的 MP87992，最大輸出電流有 70A。
VRM 供電部分配了兩塊體積較大的散熱器，特別是靠 I/O 擋板那側的那塊，直接充當了 I/O 護甲，這些散熱器除了可以幫 MOS 散熱外還照顧到了供電電感，加了散熱片后可以有效降低 VRM 供電部件的工作溫度，讓它們可以更穩定的為 CPU 提供電力。

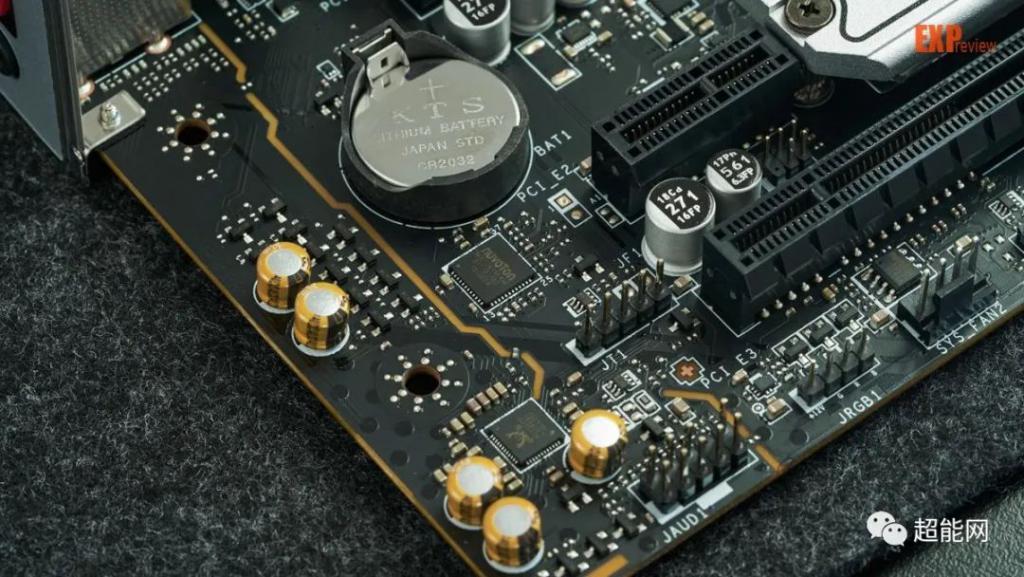

主板音頻電路
主板音頻電路位于左下角的獨立 PCB 空間，主板的聲卡是 Realtek ALC1200，搭配高品質音頻電容，能以低失真的聲音在線理想的自然模擬聲音，確保完美逼真的聲音效果。
MAG B660M MORTAR WIFI 主板的 BIOS 界面延續了其針對初級玩家友好的風格，默認是簡易模式的界面，對于大部分用戶常用的 BIOS 功能設置都可以在這個界面方便的找到，比如啟動順序、CPU 一鍵超頻、內存打開 XMP 等等，而且 XMP Profile 選項也隨著 XMP 升級到 3.0 版本設置了 5 個檔位可選，當然實際有幾檔可用就得看內存了。
點擊 Memory 就能查看到內存的品牌商、容量、實時溫度以及 XMP 設置檔
在簡易模式下只能查看到風扇轉速曲線，想修改曲線的話要點擊左下的 Hardware Monitor
首次開機進入 BIOS 時主板會讓你選擇 CPU 散熱設置，如果選擇原裝散熱器的話 CPU 就會被設置成 Intel 官方的功耗限制，選塔式風冷的話 PL1 和 PL2 就會被提升至 288W，選水冷的就會徹底解鎖功耗限制，大家可以看著自己的散熱設備和使用的 CPU 來選。
這主板 AVX-512 選項默認的 Auto 其實是關閉的意思，想開啟需要手動改至 Enabled
主板支持動態內存頻率調整技術，如果說 CPU 負載比較高，就會跳到比較高的頻率，也就是 XMP 的頻率。沒有負載時它會調回它自己的默認頻率，此功能藏在 OC 菜單的內存高級設置目錄下。
微星 MAG B660M MORTAR 迫擊炮 WiFi 主板整體來說是一塊在配置上很齊存的主流級主板了。具備雙 PCI-E x16 插槽，并具備雙 PCI-E 4.0 M.2 接口，微星還特意把 SATA 接口數量從原生的 4 個增加到 6 個，USB 接口數量也管夠，最新的 USB 3.2 Gen 2*2 接口也有給到玩家，2.5G 有線網卡以及 WiFi 6E 無線網卡這個最新的玩意也有配備。
12+1+1 相的供電設計其實對于非 K 的 Core i5 處理器來說是嚴重過剩的，對于主流級的主板來這供電配置其實挺豪華的了，當然考慮到可能有人會在上面使用 Core i9 級別的處理器，這種供電還是要的， 巨大的散熱器也保障了主板在滿載下也能穩定工作。
微星 MAG B660M MORTAR WiFi 主板售價是 1399 元，不帶 WiFi 的版本便宜 100 元，而 DDR4 的版本則各便宜 200 元，也就是說最便宜的微星 MAG B660M MORTAR WiFi DDR4 主板售價是 1099 元，就目前 DDR5 內存的價格來說，其實 DDR4 的版本更適合大眾消費者，至于要不要 WiFi 就由各位自己判斷了。
