2022 年 3 月，蘋果春季新品發布會結束后，蘋果官方商城就上架了兩根不同尋常的數據線——雷劈 4 Pro 數據線，要說第一印象是什么，那就是太貴了，1169 元的售價簡直比小編的釘子戶手機還要貴。至于它們的性能參數，也是相當?shù)哪嫣欤?0Gbps 數據帶寬、支持 8K 視頻傳輸、支持 100W 電力傳輸，堪稱 " 線皇 "。本文充電頭網將為大家探討幾個問題，什么是雷電 4、為什么那么貴、什么人能用。
蘋果開售千元雷電 4 Pro 數據線
先來看看這個 雷靂 4 Pro 連接線（3 米），售價 1169 元人民幣，對的你沒看錯，一千一百六十九元。

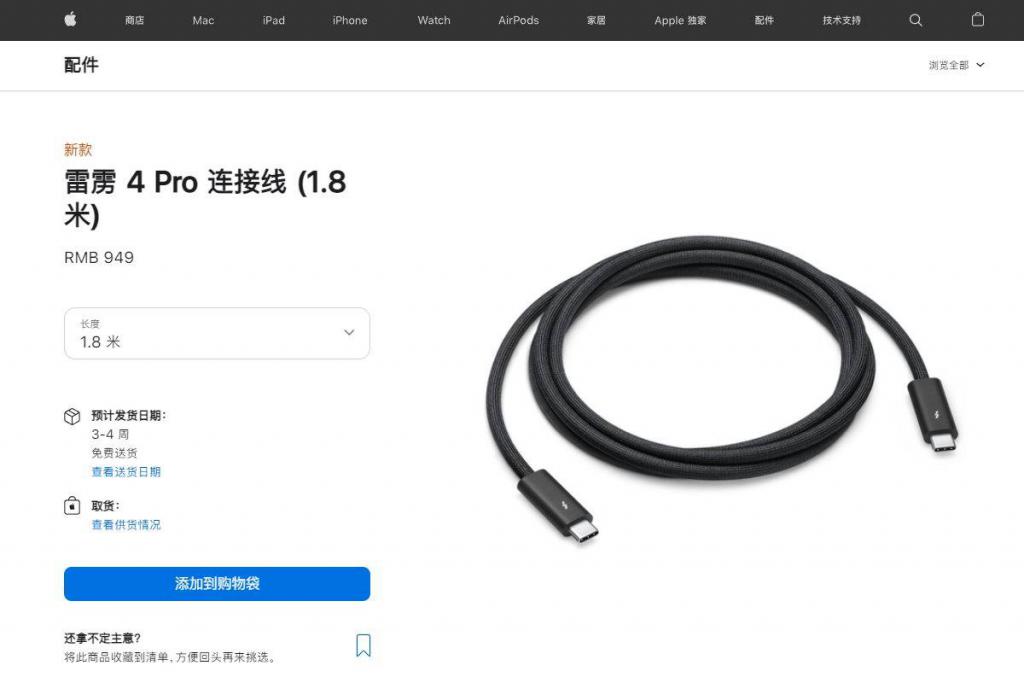

再來看看稍微 " 便宜 " 一點的， 雷靂 4 Pro 連接線（1.8 米），售價 949 元人民幣，比 3 米版本便宜了 220 元。
早在 2020 年 10 月，充電頭網就拆解過價值 949 元的蘋果 2 米雷電 3 Pro 數據線，線纜整體呈黑色，線身粗壯結實，加上黑色編織外衣，使其更加耐臟耐用。外形工藝上與這次推出的雷電 4 Pro 數據線完全一致，下面就以雷電 3 Pro 數據線為例進行介紹。
微距攝像頭拍攝線纜編織外衣，可以看到該編織工藝與市面上常見的編織數據線有著很大區別，蘋果該線纜先將纖維絲擰成一股，后再進行排列編織。優勢是工藝上更加緊致，同時在線股的排列方面更加的緊湊，常見的纖維絲直接混編，只要磨損就會出現散絲起毛現象，而蘋果這種則幾乎不會起毛，這樣工藝可大大延長線材的使用壽命和增加手感。
線身和線頭銜接處處理得很好，并未采用柔軟網尾設計，端子頭殼體長度是普通線纜的兩倍，線頭塑料殼亮面設計，兩側過渡圓潤，外殼上帶有雷電線經典的閃電標識。
再來看看雷電線纜接口端子，類型為常見的 USB-C to USB-C，接口公母座與 USB-C 通用，均為 24 pin 正反盲插設計。
什么是雷電 4？
雷電 4 是英特爾推出的新一代高速數據傳輸標準，英文標準名稱 "Thunderbolt 4"，中文標準名稱 " 雷靂 4"，俗稱雷電 4，是雷電高速數據標準接口的最新版本，物理端口為常見的 USB-C 系統。

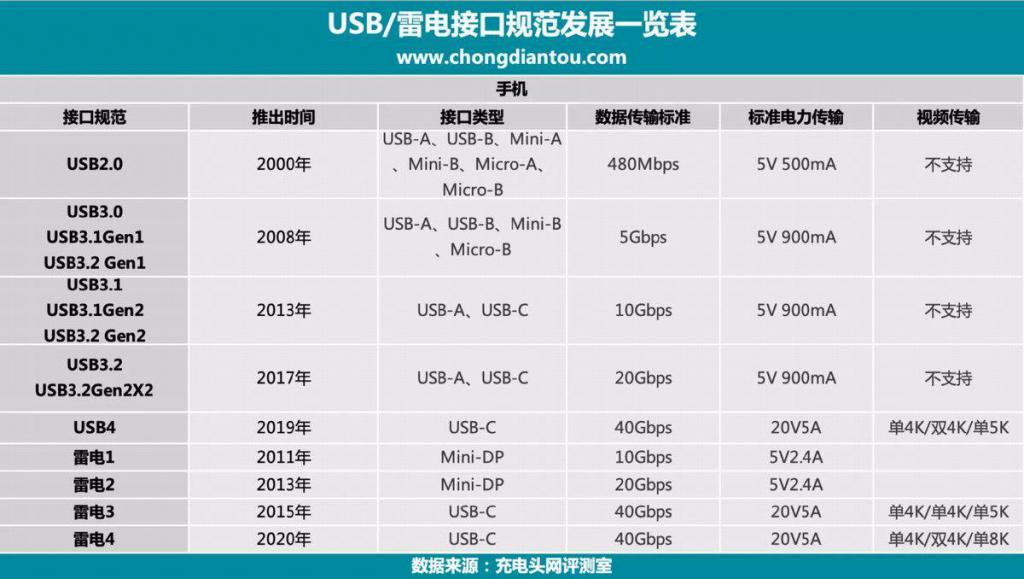

雷電 4 是一種先進的數據傳輸標準，USB3.0 傳輸速率僅為 5Gbp，雷電 1 代與 USB3.1 傳輸速率為 10Gbps，雷電 2 與 USB3.2 Gen2x2 傳輸速率為 20Gbps，目前速度最快的為雷電 4、雷電 3，可提供 40Gbps 帶寬速率。
雷電 4 最高傳輸速率與雷電 3 一樣均為 40Gbps，區別是雷電 4 對雷電 3 的某些部分進行 " 打補丁完善 "，例如雷電 4 接口要求支持連接 4 個雷電配件、支持 2 米 40Gbps 線纜，支持基于 VT-d 的 DMA 保護提升安全性等等。
雷電 4 支持視頻傳輸協議，可輕松帶動兩臺 4K 顯示器、或者連接單個 8K 顯示器。用于高速存儲外設、外接顯卡塢等數據傳輸方面，雷電 4 可用帶寬提升至 32Gbps，相對雷電 3 的 22Gbps 上限更高。
電力傳輸方面，雷電 4 支持 USB PD3.0 快速充電標準，最大支持電流為 5A，按照目前 PD 最高輸出電壓 20V 來計算，最高可提供 20V5A 100W 的大功率電力傳輸。
為什么那么貴？
首先看看市面上常見的 USB-C to USB-C 數據線是什么樣子的，端子頭內部 PCB 板上有一顆 E-Marker 芯片，上面覆蓋有一層透明保護膠，板子上下焊點用于連接端子與線纜，十分簡單的結構，銷售價格幾十元一根。
接下來以充電頭網拆解過的蘋果原廠雷電 3 Pro 數據線進行舉例，端子采用鋼套焊接保護內部 PCB 與芯片，黑色 PCB 板上設有一顆蘋果向 Intel 英特爾定制的雷電芯片，四組線芯上覆蓋金屬殼屏蔽罩，編織外衣軋緊防止崩散。
小板另一面也有一顆芯片，來自賽普拉斯，線芯注塑保護。

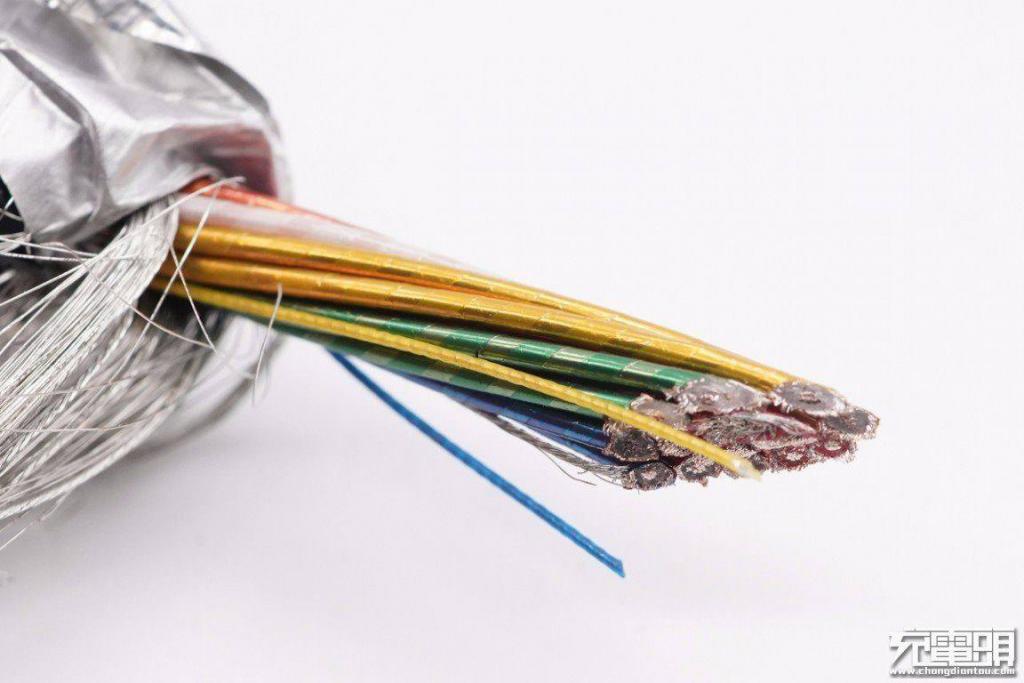

線纜本體采用鍍錫銅細絲組成的屏蔽網，屏蔽網下面是錫紙屏蔽層，再下面還有一層屏蔽網。最后才是各類線芯，線芯螺旋纏繞在一起。數據線內部為同軸線設計，分內外兩層。
同軸線是由一層絕緣層包裹著中央銅導體，金屬網狀層包裹在絕緣層外面構成的，由于外層金屬網和中心軸線在同一個軸心上，故稱為同軸線。從同軸線的解剖結構圖中可看到，從內到外分別為：中心導線、絕緣層、外層導電層、線材外皮。
同軸電纜由于金屬屏蔽網的存在，外部磁場不能穿過屏蔽層，內部磁場也不能穿過屏蔽層。當信號在同軸電纜內傳輸時其受到的衰減與傳輸距離和信號本身的頻率有關。對于高頻信號，傳輸距離越遠，信號衰減越大。為了達到高頻信號遠距離傳輸?shù)哪康模ǔ褂眯酒瑢Ω哳l信號進行放大和補償。采用新品進行補償放大信號功能的線纜一般稱為 " 主動線 "，而長度較短的線纜無需芯片進行補償放大信號一般稱為 " 被動線 "。
銅箔下面是純銅鍍厚銀線芯組成的金屬屏蔽網，最里面的傳輸線芯使用透明塑料管包裹。鍍銀降低線纜電阻，降低信號損失。另外線徑相當?shù)乃{綠橙線芯均為同樣設計。
充電頭網通過拆解發現，蘋果原廠雷電 3 Pro 數據線線頭內置英特爾和賽普拉斯芯片，PCB 板包裹鋼套點焊保護，線芯注塑和覆蓋金屬殼加固，編織外衣軋緊。線身采用同軸線設計，內置雙重屏蔽網和屏蔽錫紙，部分線芯內設銅箔、屏蔽網和絕緣管，信號同軸線內外層均采用鍍銀線芯，整體抗干擾性很好。此外還設有三根抗拉細線，增強抗拉性能，配合編織外衣更耐用。產品整體性能以及做工十分優秀，這也導致價格高達千元。
什么人能用？
蘋果新發布的 Mac Studio 是為專業用戶打造的工作站，擁有豐富的超高速輸入 / 輸出接口，背后接口從左到右分別是四個雷靂 4 端口，前面也有兩個雷電 4 端口，為用戶提供超高速連接，解決速度瓶頸問題。蘋果 Studio Display 27 英寸顯示器擁有專業級顯示素質，內部帶有 三個 USB-C 端口、一個雷電 3 端口，其中雷靂 3 端口還支持一線通功能，可以對外輸出 96W PD 快充。
便攜終端方面，蘋果多款 Macbook 筆記本上也搭載了雷電接口，高速、高性能、方便使用，成為便攜設備的解決方案。雷電 4 按照極高的工藝制作，讓超高頻信號傳輸不受干擾，加上堆料級的芯片解決方案，也讓雷電 4 線纜只能服務于專業高端用戶，而雷電 4 線纜則是支撐其實現的重要連接橋梁。
依賴于雷電 4 超高速接口標準，筆記本用戶僅需一根線纜即可連通外設上的全部配件，并通過顯示器投放多屏內容提升生產力，且可以通過雷電接口獲得 USB PD 快速充電支持。對于音視頻媒體工作站用戶來說，雷電 4 超高速接口標準能提供極高數據帶寬用于連接外置存儲設備，海量素材瞬間拷貝完成，甚至可以連接高性能顯卡擴展塢獲得極致的圖形加速效果。
充電頭網總結
而雷電接口從誕生之初，就是以簡潔高速為代表，2022 年雷電標準也迭代至雷電 4。蘋果官方商城上架兩款雷電 4 Pro 數據線，采用編織工藝制作，內置多顆芯片讓超高頻信號可以穩定傳輸至最高 3 米距離，售價分別是 1169 元（3 米）、949 元（2 米）。
蘋果雷電 4 Pro 數據線最大帶寬 40Gbps、支持 8K 視頻傳輸、100W 電力傳輸、32Gbps PCIe 設備數據傳輸，可以為蘋果新發布的 Mac Studio 專業工作站提供最佳的極速連接效果，同時也完美適配高端用戶工作、生產力需求，數據傳輸、視頻傳輸、外設連接、設備充電等一根線搞定，讓一線通體驗的天花板拉至更高水平。
另外，英特爾十二代酷睿移動平臺也全面搭載原生的雷電 4 主控，超高速配件生態相信也會迎來一波利好，全球各配件廠商都會抓緊這個機遇，相信近期雷電高速配件會越來越多，價格也會越來越親民。
