前言
iPhone 14 系列手機已經發布，依舊沒有附送耳機和充電器，只附送了一條 USB-C 轉閃電的數據線。根據蘋果的網站介紹，20W PD 充電器依舊是主推的型號，適用于所有支持 PD 快充的 iPhone 手機。
充電頭網采購了蘋果20W 的 USB-C 充電器，這款充電器具備 5V3A 和 9V2.22A 兩組電壓檔位。下面就對這款充電器進行拆解，看看這款銷量巨大的充電器內部用料和做工。
蘋果20W 充電器開箱
包裝盒正面印有蘋果logo、充電器名稱以及外觀圖。
背面印有充電器名稱、USB-C 接口以及使用簡圖。
側面貼紙上有產品生產日期，充電器通過了 CE 認證。
另一側貼紙上印有產品型號、輸入輸出參數等信息，下面再詳細了解。
包裝內含充電器以及使用說明書。
充電器是經典外觀設計，腰身白色外殼亮面處理，上下端外殼則為灰色。

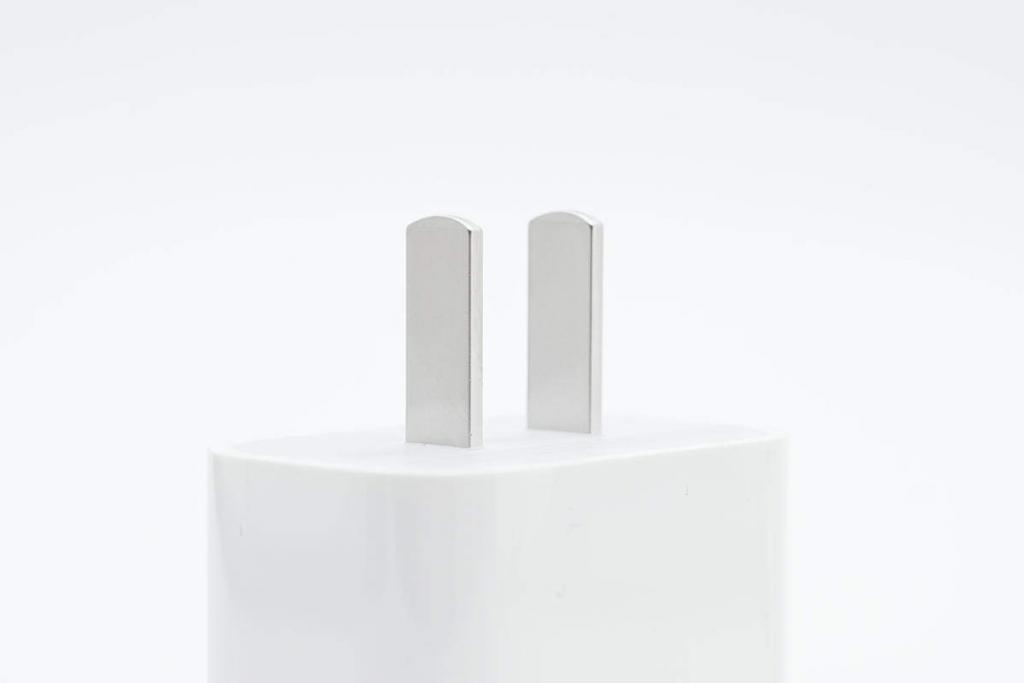

充電器配備固定式國標插腳。
輸入端外殼上標注充電器參數
制造商 / 生產廠：賽爾康技術（深圳）有限公司
產品型號：A2244
輸入：100-240V~50/60Hz 0.5A
輸出：5V3A 或 9V2.22A
充電器已經通過了 CCC 認證和 VI 級能效認證。
輸出頂面設有 USB-C 接口，居中設計。

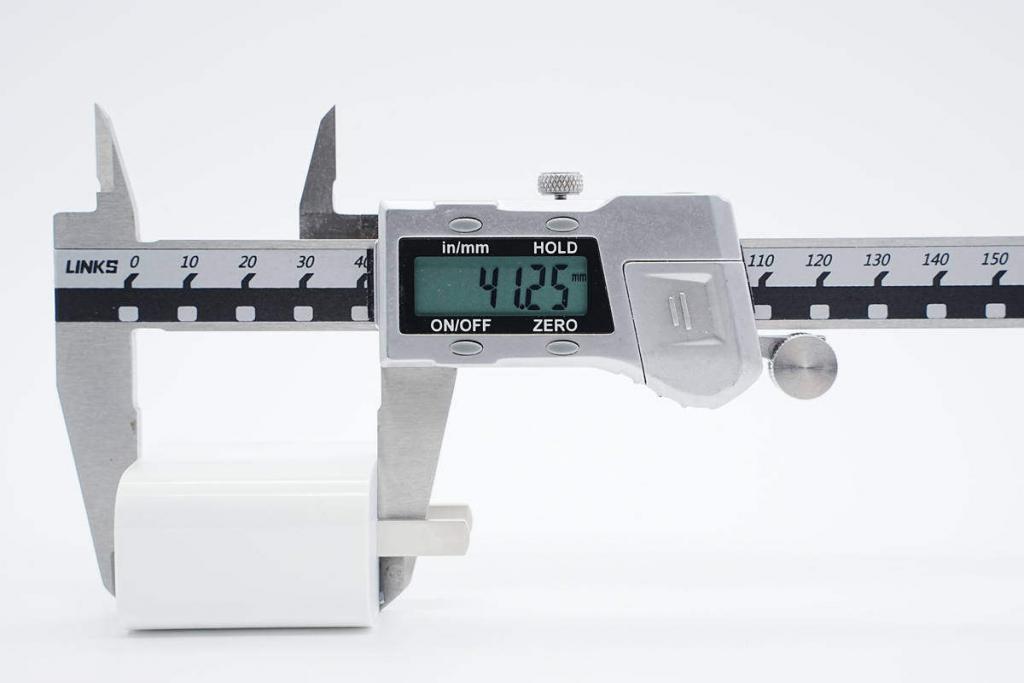

測得充電器機身高度為 41.25mm。
寬度為 42.25mm。
厚度為 27.1mm。
拿在手上的大小直觀感受。
另外測得充電器凈重約為 58g。
使用 ChargerLAB POWER-Z KT002 測得充電器支持 PD2.0 快充協議。
另外 PDO 報文顯示其還具備 5V3A 和 9V2.22A 兩組固定電壓檔位。
蘋果20W 充電器拆解
看完了蘋果 20W 充電器的外觀尺寸和輸出協議測試，下面就來到拆解環節，一起看看充電器的內部設計如何。
蘋果充電器顯著的一個共同點就是外殼特別結實，動用切割機切開外殼，取出內部 PCBA 模塊。
外殼內部黑色硅膠用于將變壓器的發熱傳導至外殼，外殼內部為插腳彈片，夾持 PCBA 供電。

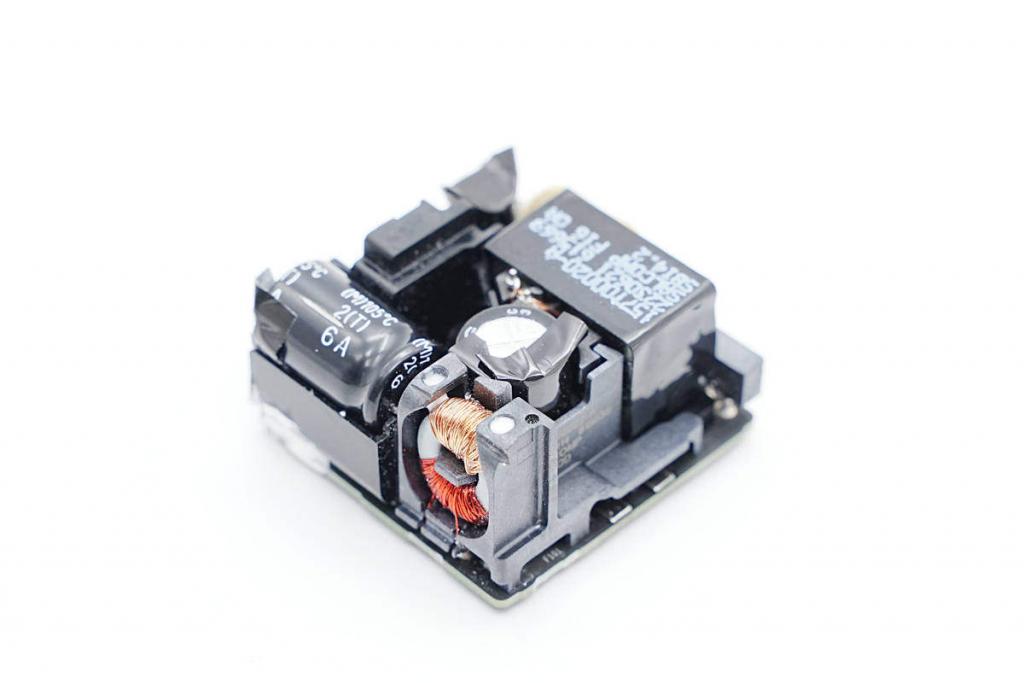

PCBA 模塊一覽，共模電感以及高壓濾波電容均采用塑料框架固定。
變壓器導線也是通過塑料框架固定，電容粘貼膠帶加強絕緣。
PCBA 模塊背面裸露，焊接協議芯片和輸出 VBUS 開關管等元件。

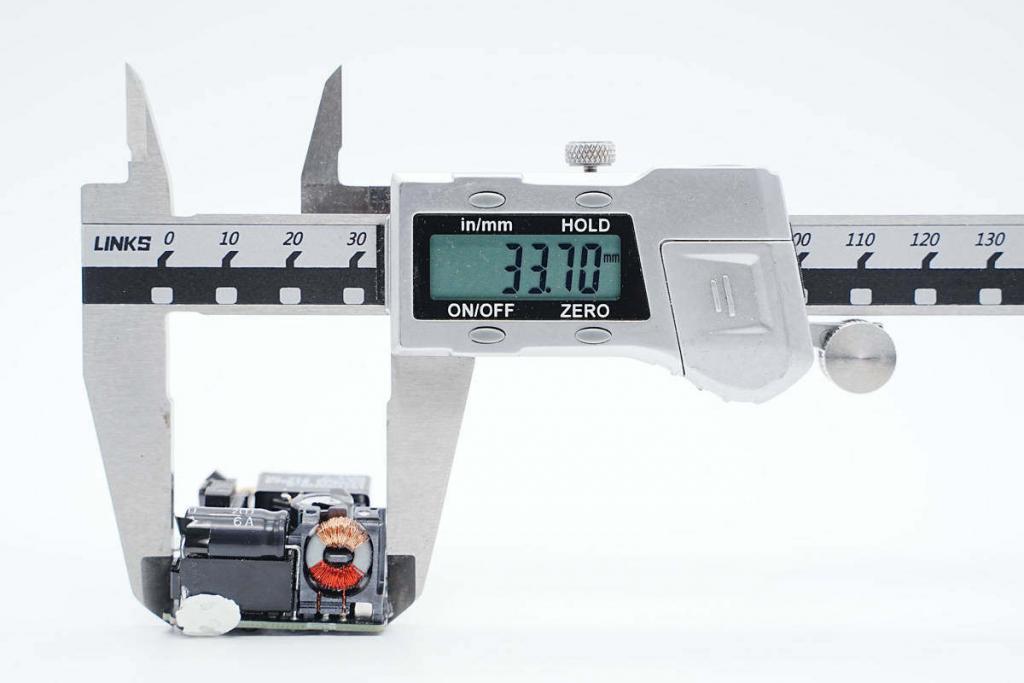

使用游標卡尺測得 PCBA 模塊長度約為 33.7mm。
PCBA 模塊寬度約為 34.51mm。
PCBA 模塊厚度約為 18.97mm。
PCBA 正面一覽，左側焊接開關變壓器，右上角是共模電感，在右側和右下角是高壓濾波電解電容，左下角是輸出濾波電容，底部為 USB-C 母座。
反面焊接協議芯片和 VBUS 開關管，電流取樣電阻，下方焊接兩顆整流二極管。電路板開孔穿過塑料支架固定。
經過對 PCBA 正反面電路觀察分析發現，蘋果 20W 充電器采用開關電源寬范圍輸出，次級協議芯片控制輸出電壓的典型架構。下面我們就從輸入端開始一一了解各元器件。
PCBA 模塊交流輸入端一覽，對應彈片的位置焊接焊片。
輸入端焊接共模電感和高壓濾波電容，共模電感固定在塑料框架內部。
另一側為變壓器，次級采用多層絕緣線繞制。
輸出固態電容纏繞膠帶絕緣，高壓濾波電容采用塑料支架與輸出 USB-C 母座絕緣。
拆下充電器 PCBA 上面的插件元器件，觀察 PCB 正面。
PCB 正面焊接保險絲，整流二極管和一顆 PI 的集成電源芯片。
輸入端貼片保險絲來自力特，規格為 1.25A 250V。
共模電感采用紅色和銅色漆包線繞制。磁環通過膠水固定在塑料支架內部。
兩顆二極管絲印 SF7，與背面的二極管組成整流橋用于整流，將交流電整流成脈動直流電。
其中一顆高壓濾波電容來自貴彌功，規格為 400V 15 μ F。
差模電感采用色環電感，固定在電容下面的塑料殼中。
另一顆高壓濾波電容來自尼吉康，規格為 15 μ F 400V。
電源主控芯片絲印 ZN1461C，來自 PI，為定制型號。其內置了 PWM 控制器、高壓開關管、次級同步整流控制器，磁感通信反饋等，集成度高。極大地簡化了反激式電源轉換器的設計和制造，特別是那些要求高效率和 / 或緊湊尺寸的電源轉換器，并且提高了系統可靠性和穩定性。
變壓器標簽印有 SALCOMP 字樣，表示由賽爾康代工。
黑色 Y 電容特寫。
同步整流管來自東芝，型號 TPN1200APL，是一顆耐壓 100V 的 NMOS，導阻為 9.8m Ω。
輸出固態濾波電容規格為 560 μ F 12V。
USB PD 協議芯片采用英飛凌 CYPD2134，內部型號為 CCG2。賽普拉斯 CCG2 是一款 USB Type-C 型控制器，它符合最新 USB PD 標準，可為無源線纜、主動線纜和電源配件提供了一個完整的 USB-C 和 USB 供電端口控制解決方案。另外，還可將它使用在許多上行和下行方向端口的應用中。
輸出 VBUS 開關管來自 AOS 萬代，型號 AON7404G，是一顆耐壓 20V 的 NMOS，導阻 4.4m Ω，采用 DFN3*3 封裝。
輸出 USB-C 母座采用金屬外殼加固，金屬外殼過孔焊接，十分牢固不易變形。
母座外殼上印有 JAE22042PJGP01GAF 字樣，由 JAE 代工。

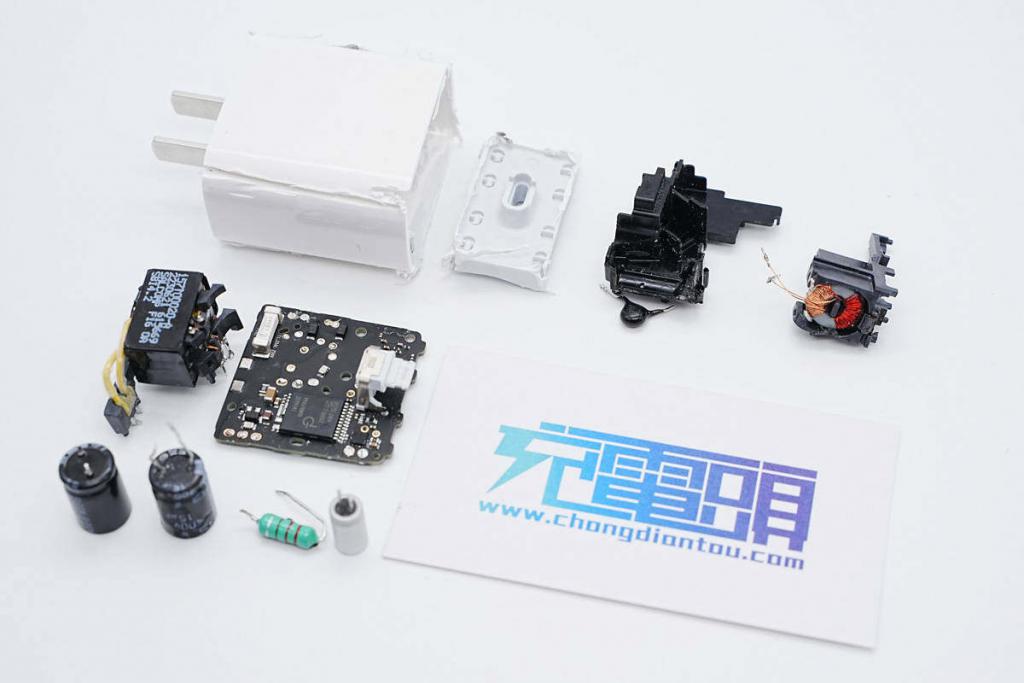

全部拆解一覽，來張全家福。
充電頭網拆解總結
蘋果 20W PD 快充充電器設計 ID 延續了 18W PD 快充的設計，在外殼上額外標注了 "20W" 字樣，方便區分。輸出性能方面僅支持 PD2.0 快充協議，電壓檔位分別為 5V 3A、9V 2.22A，相比 18W 提升了 2W 功率，支持為大多數機型快充，半個小時可以充電 50%。
充電頭網通過拆解了解到，這款充電器在用料和做工均處于行業前沿。電源主控芯片以及協議 IC 分別來自 PI 和英飛凌，為深度定制的產品，同時也被蘋果其他多款 USB PD 快充充電器采用，性能質量獲得蘋果高度認可。此外初級濾波電容均為日系品牌，保證充電器輸出純凈以及使用壽命；整機由賽爾康代工生產，內部采用塑料框架支撐絕緣，做工優秀。
