一、NJ501硬件系統配置
NJ501屬于機架式大型PLC（出于PLC而勝于PLC），可以通過擴展機架和單元模塊來擴展功能，可以擴展3個機架，加上CPU所在機架，一共可以有4個機架，一個機架上最大可以加上10個模塊。機架與機架之間用特殊的IO連接單元來連接，連接電纜最遠距離為主機架到最遠機架之間的距離，為12米。
二、NJ501軟件系統配置之本地模塊配置

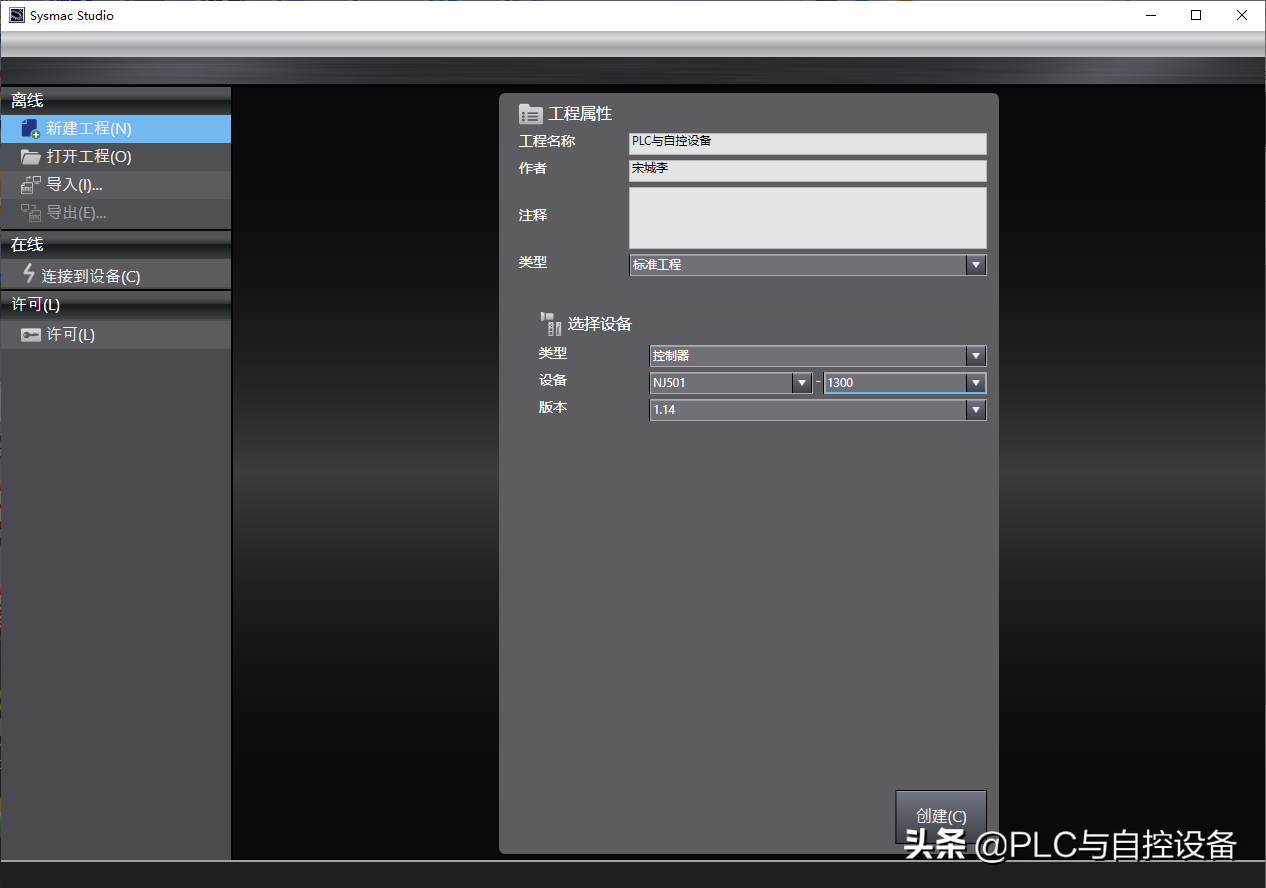

1、打開歐姆龍Sysmac Studio軟件，新建工程，起個易記的名字，確定CPU單元的類型和版本。
2、在左側的項目樹找到：“配置和設置”→“CPU/擴展機架”，點擊進入系統配置窗口。

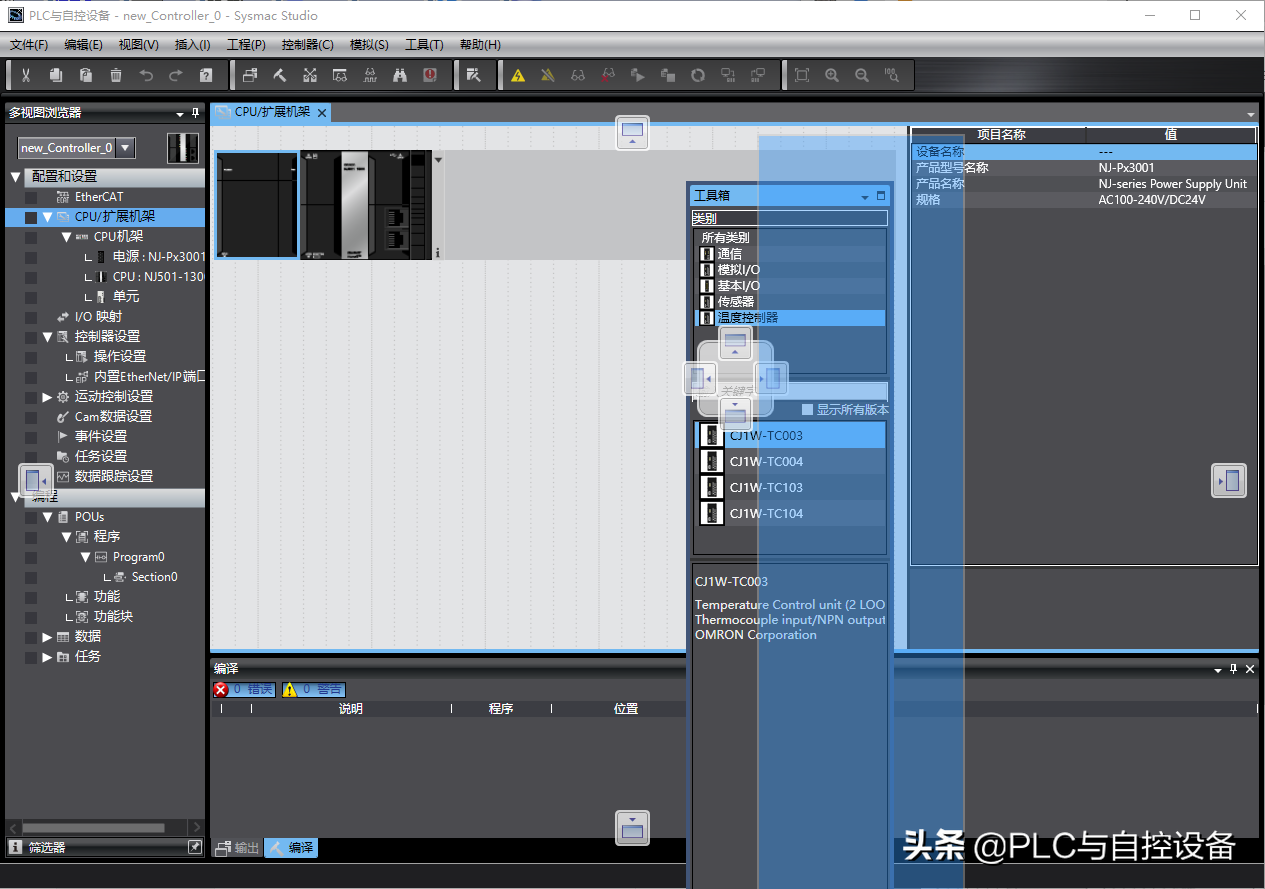

3、在右側的工具箱中選擇該CPU可安裝的模塊，有5個類型模塊：通信模塊、模擬I/O模塊、基本I/O模塊、傳感器模塊、溫度控制器模塊。把要添加的模塊拖放到機架相應位置或雙擊要添加的模塊，模塊就自動添加到機架上，這與西門子博圖、三菱GX Works3的系統配置相似。用左鍵按住工具箱的標題欄可以浮動或移動到提示塊所示的位置。

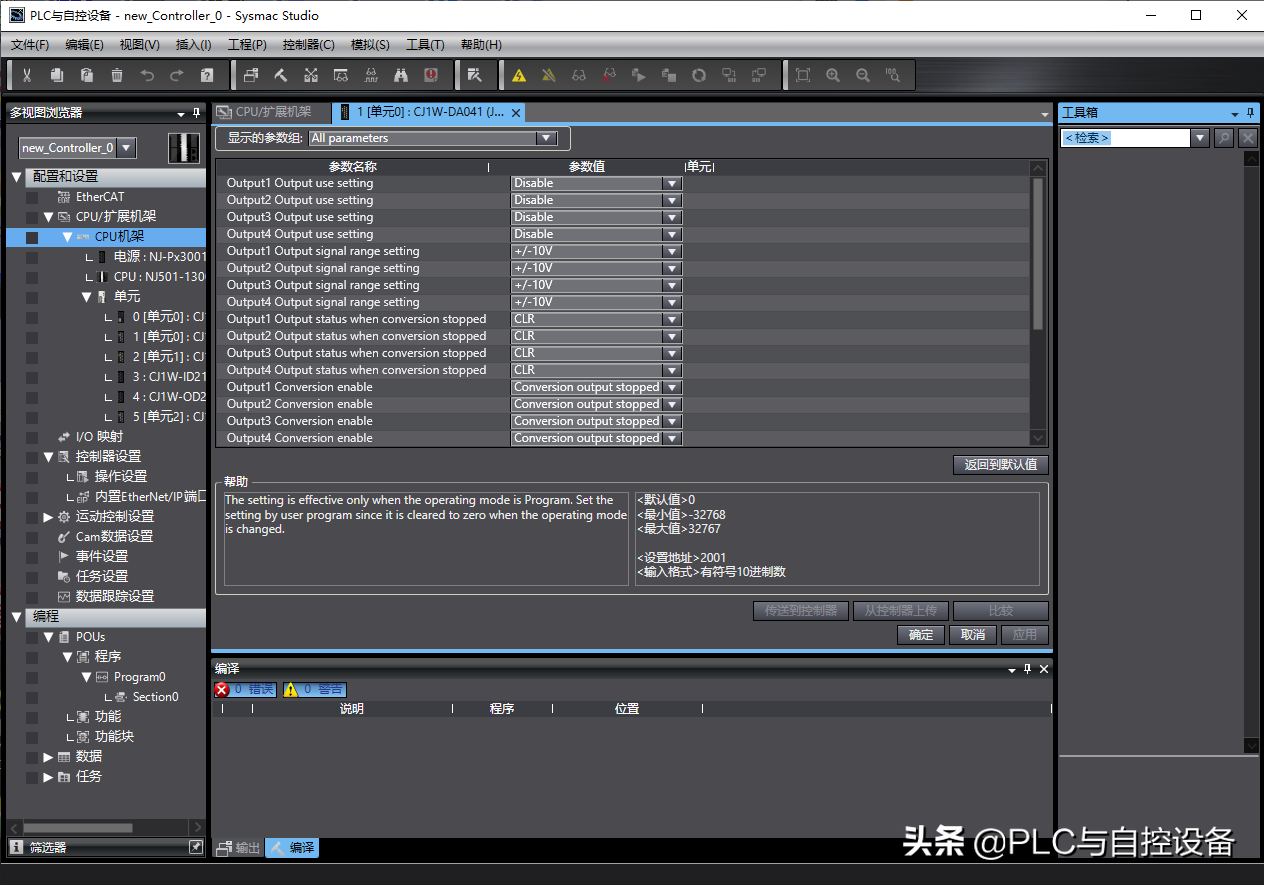

4、移動鼠標到機架上相應的模塊上，會顯示它的名稱；單擊擴展機架上的模塊，可以顯示此模塊的相關信息；雙擊擴展機架上的單元（特殊功能模塊，自帶CPU）就可以進行相關單元（特殊功能模塊，自帶CPU）的設置（組態）。

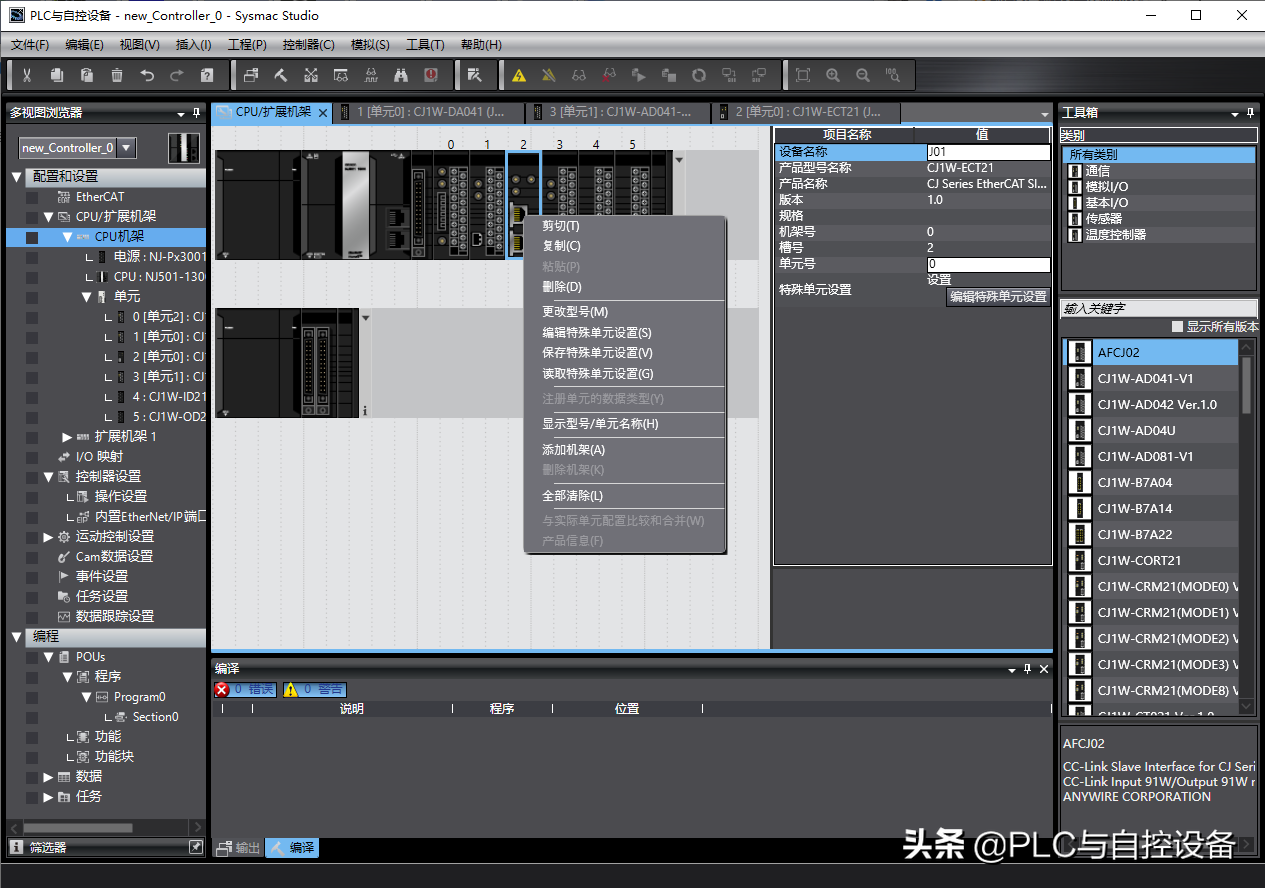

5、機架上的模塊可以用鼠標拖動來移動位置，也可以用“Ctrl+V”、“Ctrl+C”復制和粘貼的快捷鍵來添加相同類型的多個模塊，也可以用右鍵點擊模塊進行操作相應的操作，如“添加機架”、“刪除機架”等。

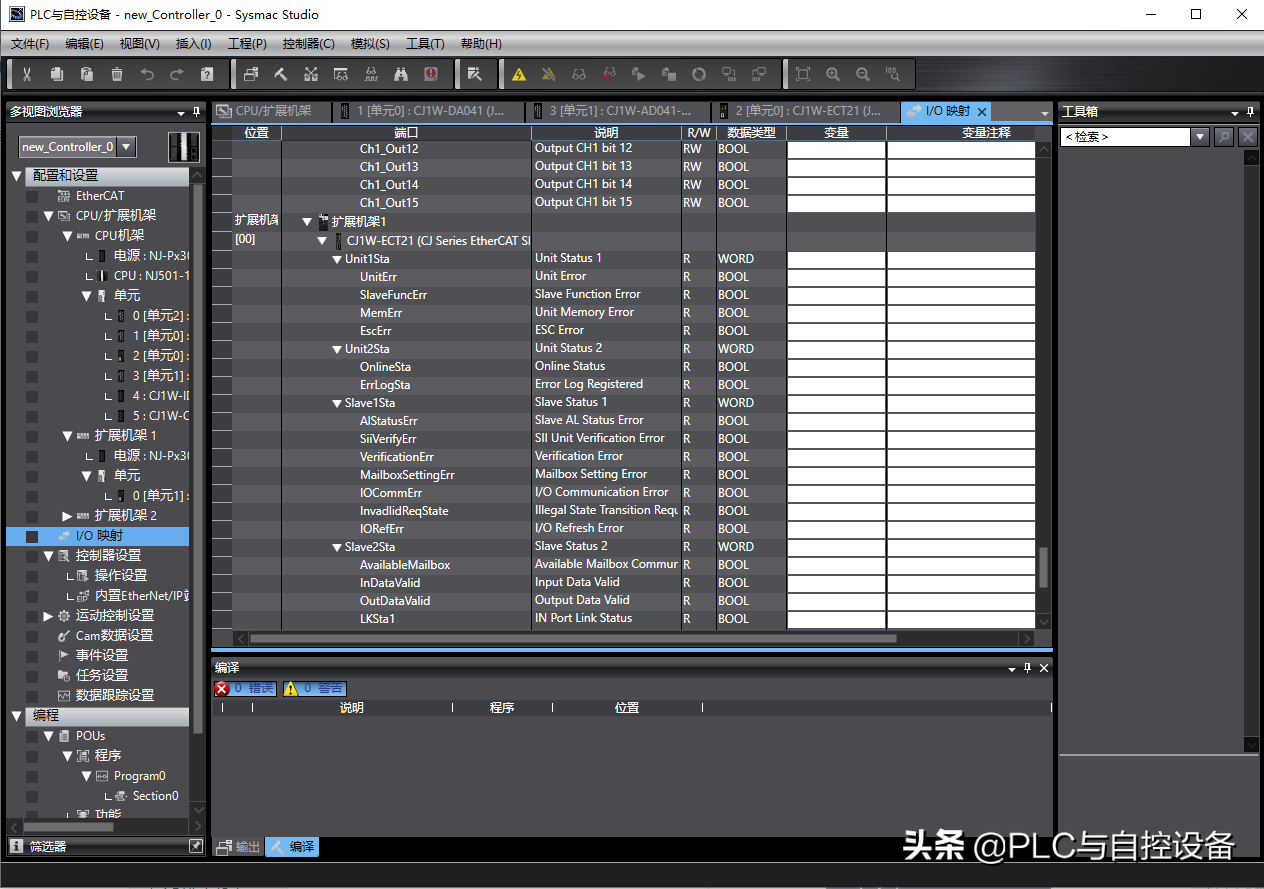

6、打開I/O映射或點擊各個機架，能有I/O或模塊對應，即表示模塊添加完畢。
三、NJ501軟件系統配置之網絡模塊配置
1、EtherCAT網絡配置
在NJ系統中，當用戶現場需要現場總線配置時，首選的現場總線是EtherCAT網絡。EtherCAT網絡配置不在“CPU/擴展機架”下配置，歐姆龍單獨給予區別開來配置，就是在項目樹中的“配置和設置”下的第一項設置“EtherCAT”中。

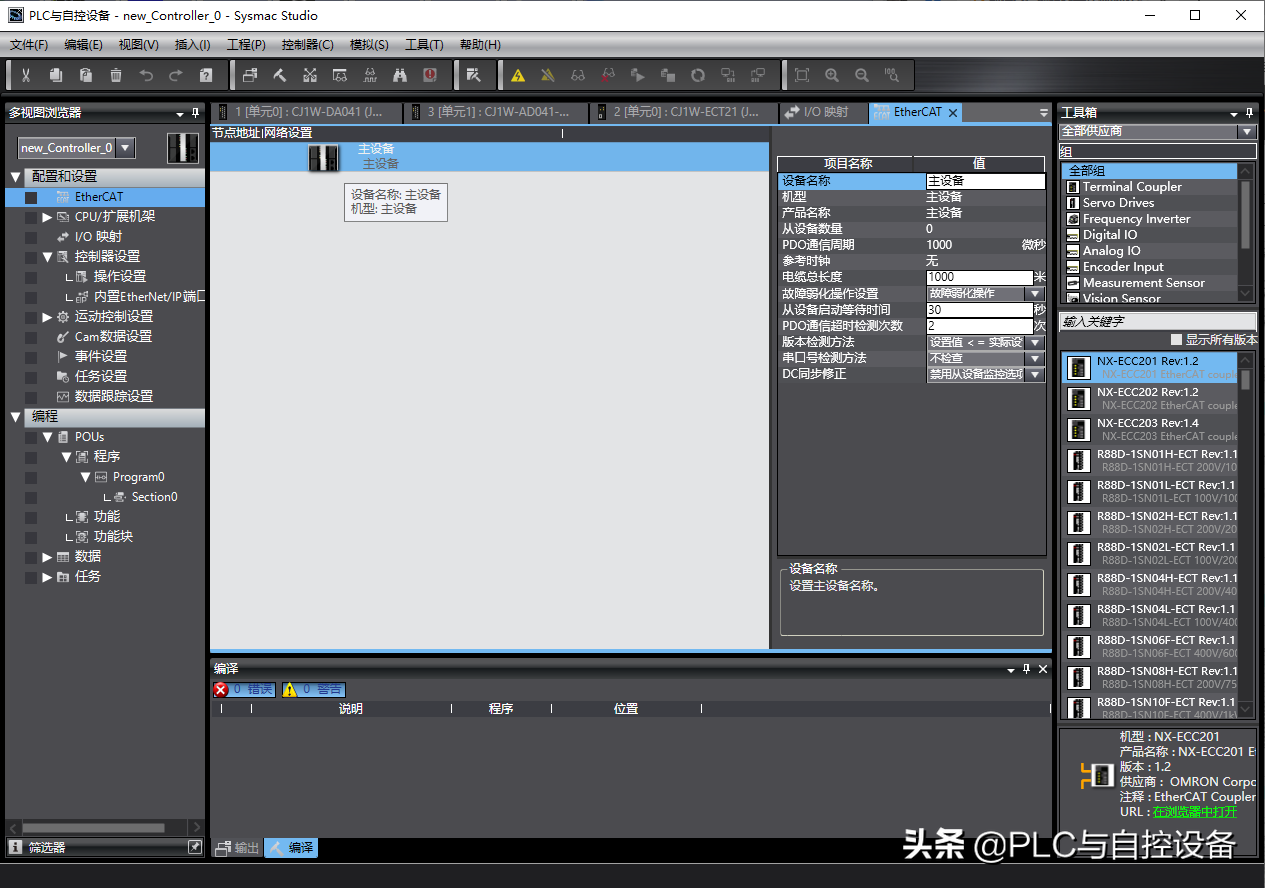

雙擊“EtherCAT”，進入EtherCAT網絡配置界面。

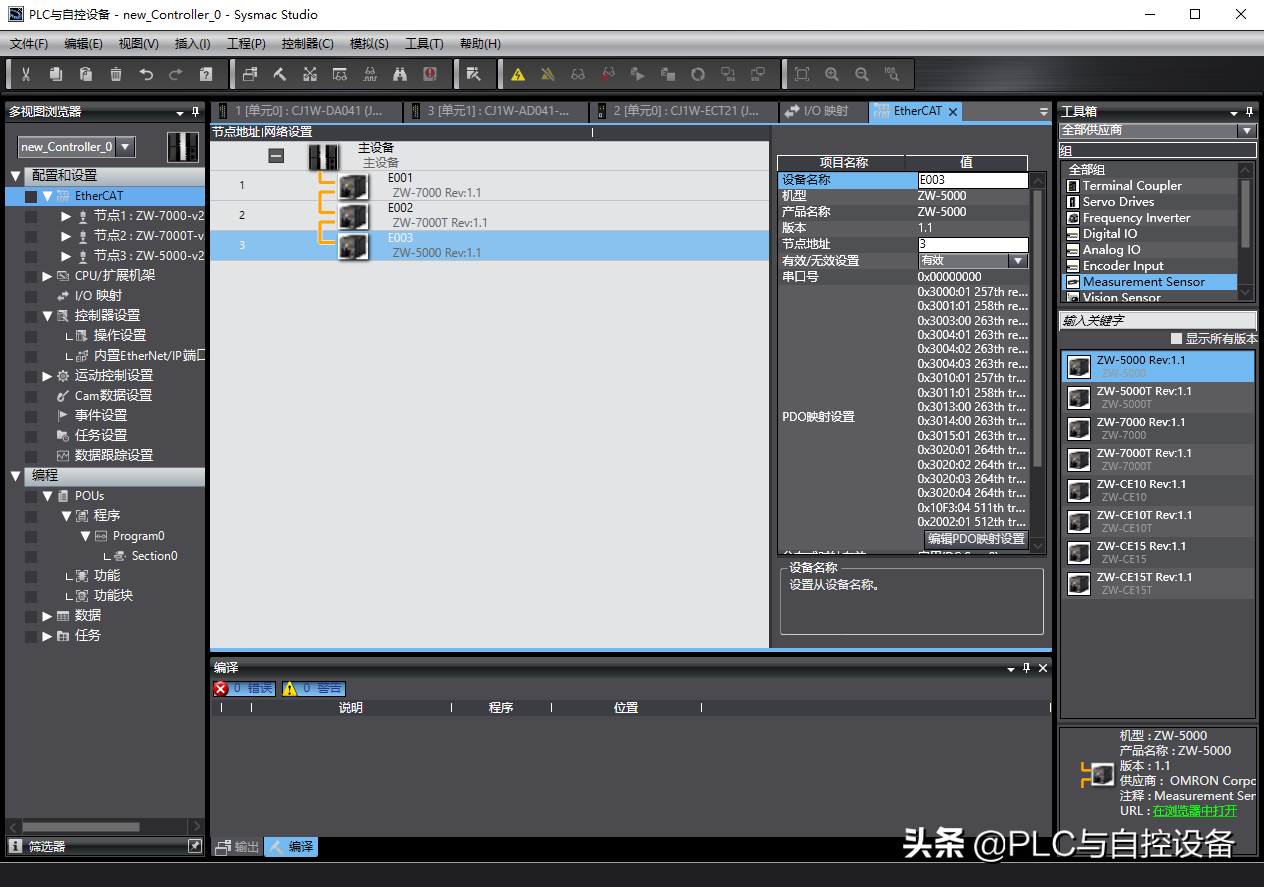

主設備就是NJ設備，做為主站設備，在右側工具箱里找到相應模塊，拖放或雙擊添加分站設備。這些模塊分為：伺服驅動器模塊、變頻器模塊、數字量I/O模塊、模擬量I/O模塊、旋轉編碼器輸入模塊、視覺傳感器模塊、分支器模塊等。
點擊節點上的分站設備可以進行分站設備的相應設置。
2、EtherNet/IP網絡配置

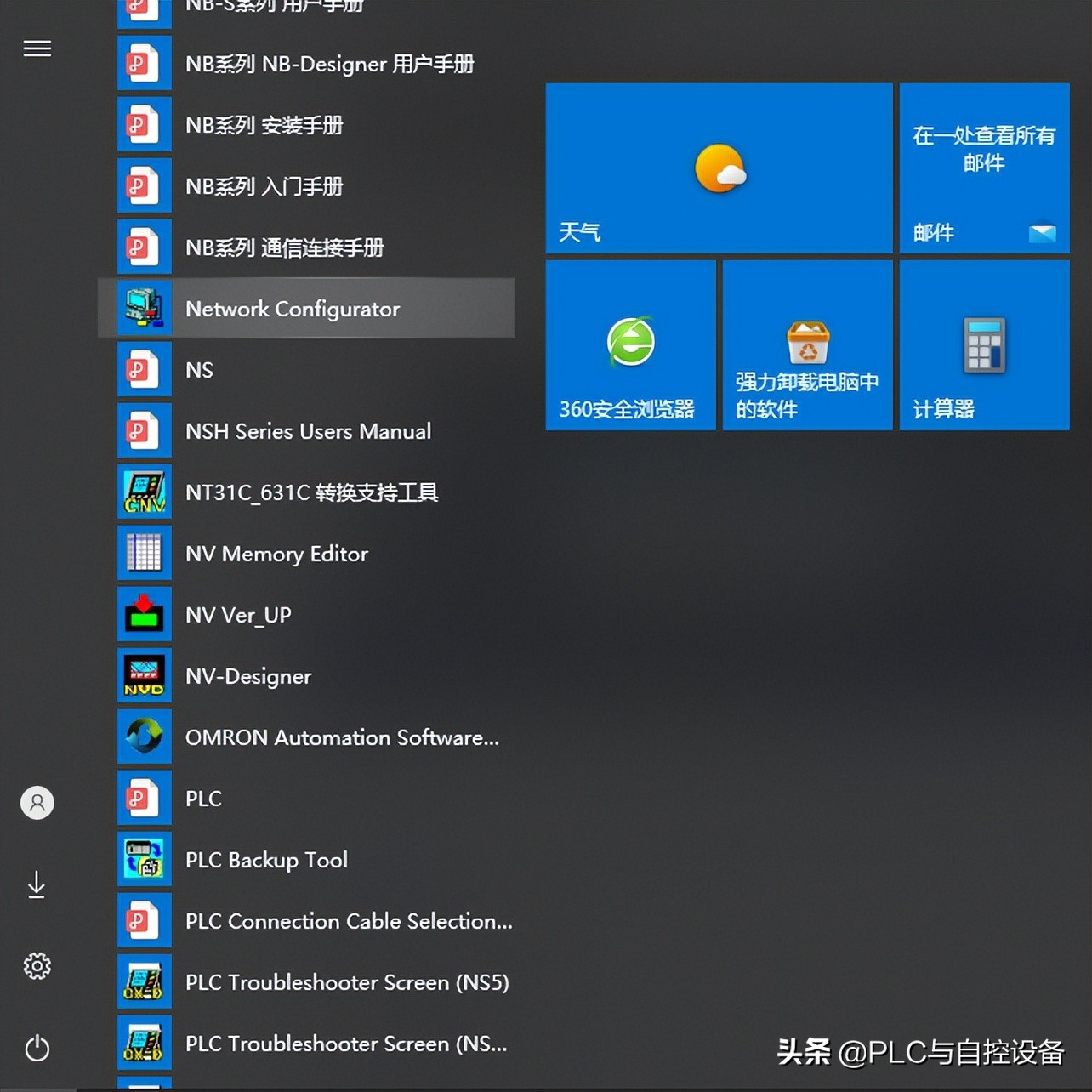

EtherNet/IP網絡的配置可以通過Network configurator軟件進行設置。
