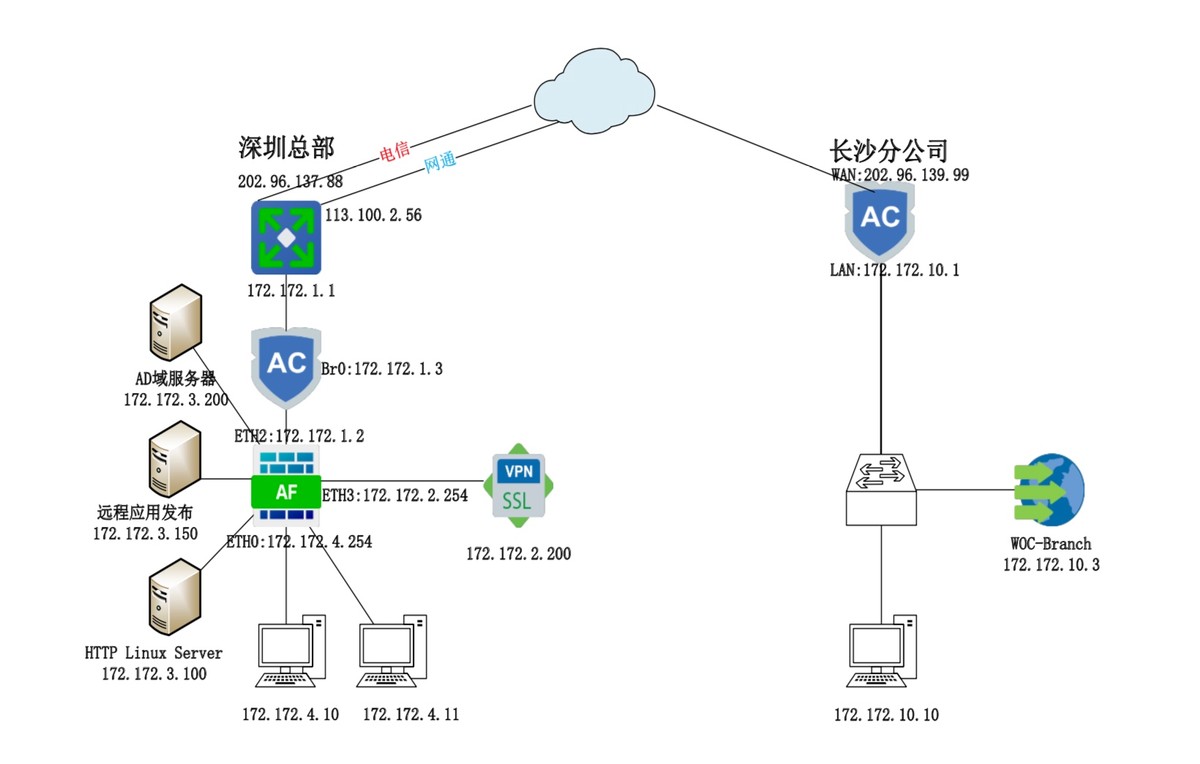

實驗拓撲
圖 1-1
實驗需求
- 在深圳總部的 AF 上，配置 DDoS 防護，防止服務器區的服務器被 DDOS 攻擊
- 在深圳總部的 AF 上，配置 IPS，對服務器區的服務器實現入侵檢測和入侵防御
實驗解法
在深圳總部的 AF 上，配置 DDOS 防護，防止服務器區的服務器被 DDOS 攻擊

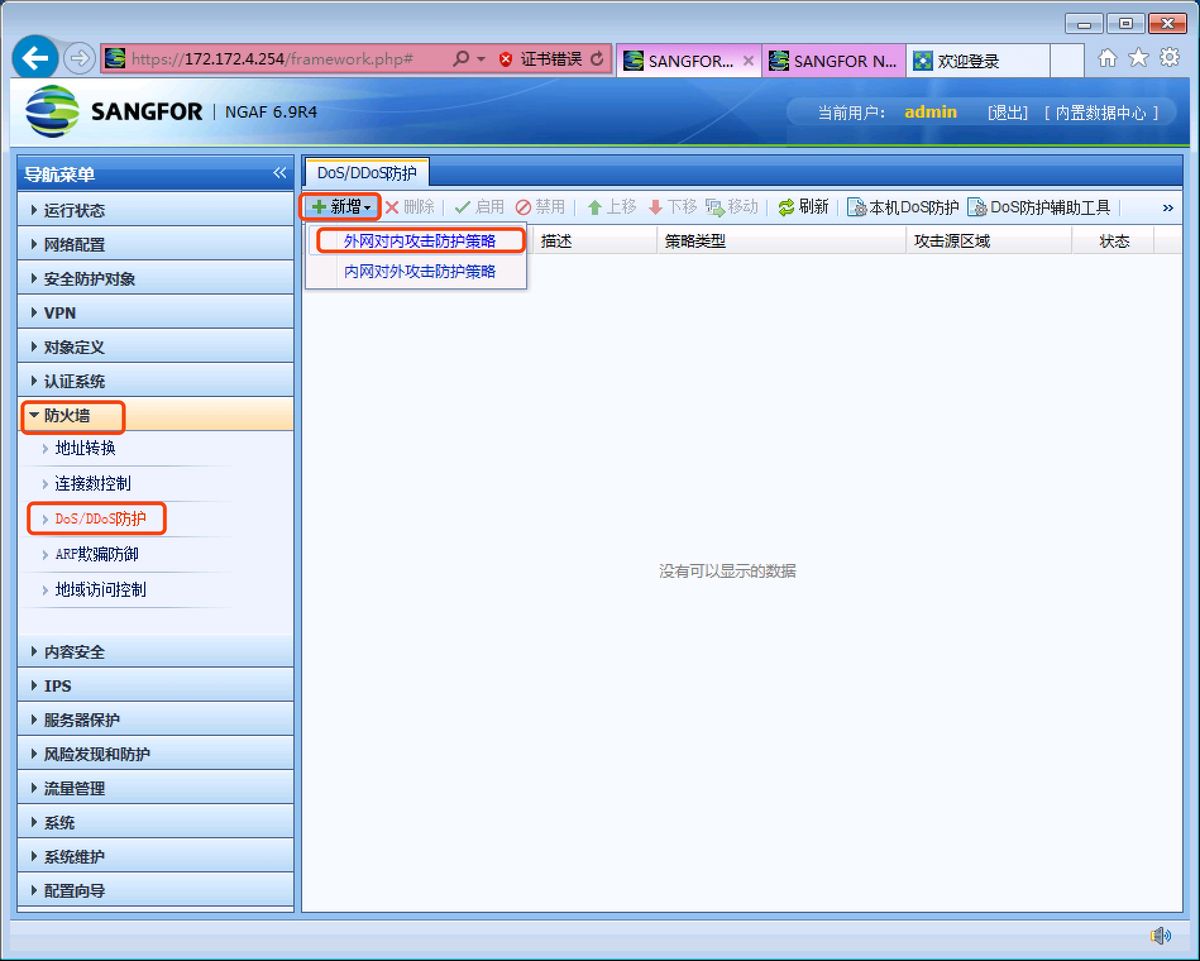

步驟 1：登錄 AF，點擊 防火墻-Dos/DDos 防護，點擊 新增-外網對內攻擊防護策略，如圖1-2 所示
圖 1-2

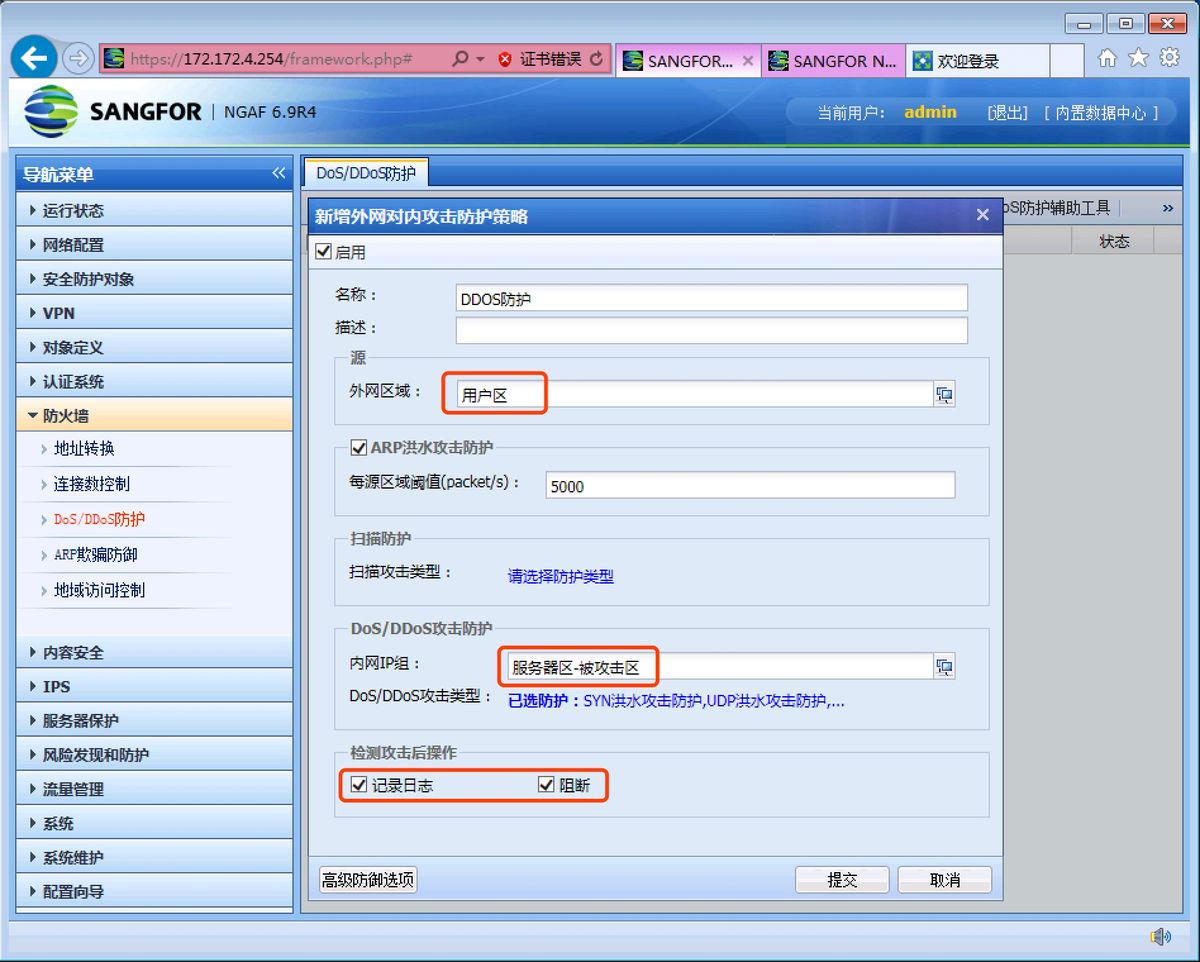

步驟 2：在策略配置頁面設置 DDOS 攻擊的目的和源，如圖 1-3 所示
分析：正常情況下，DDOS 防護策略的源是互聯網區，這里為了測試效果，會在用戶區的 PC 上向服務器區發起攻擊，所以源設置為 用戶區
圖 1-3

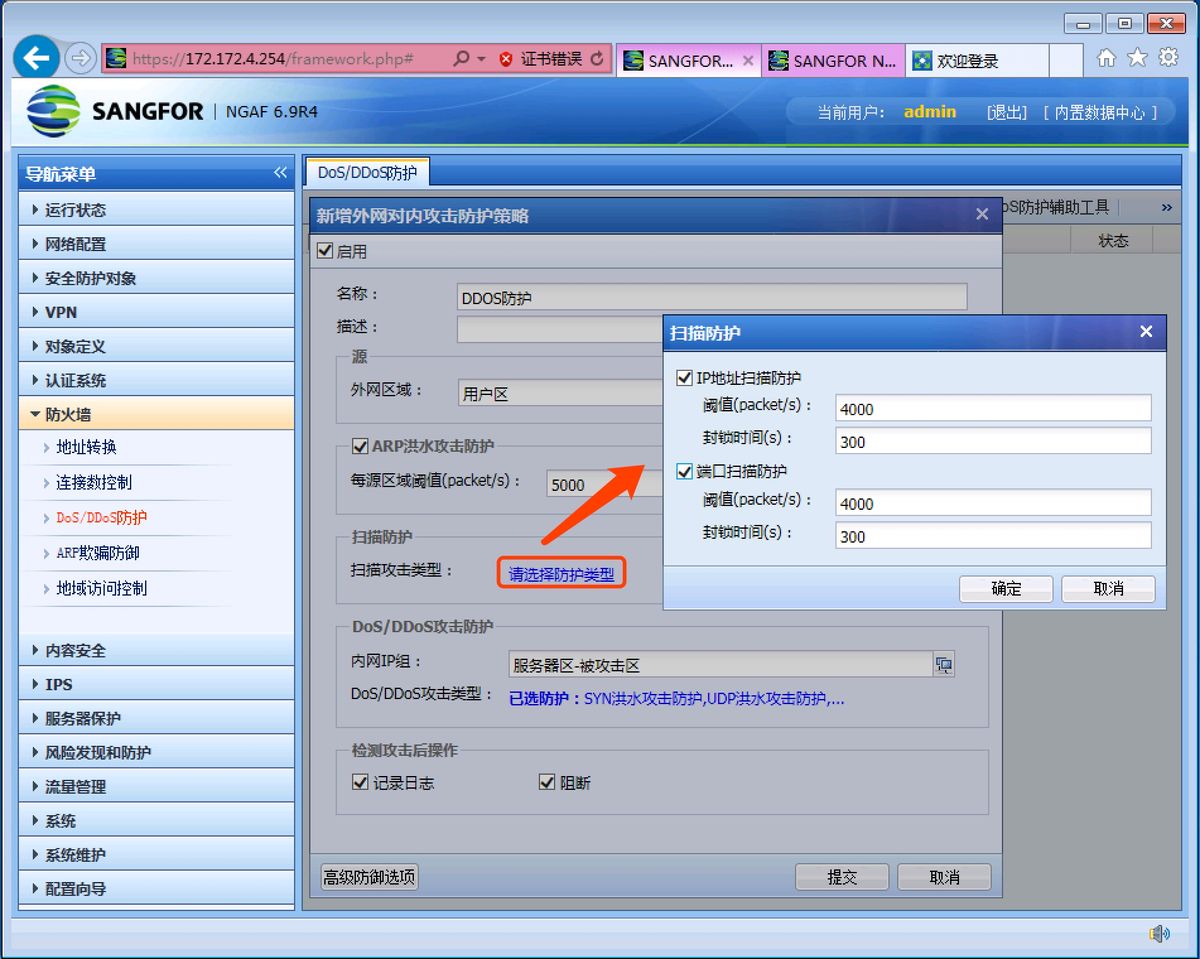

步驟 3：根據需求判斷是否需要配置 IP 和端口掃描防護，如圖 1-4 所示
圖 1-4

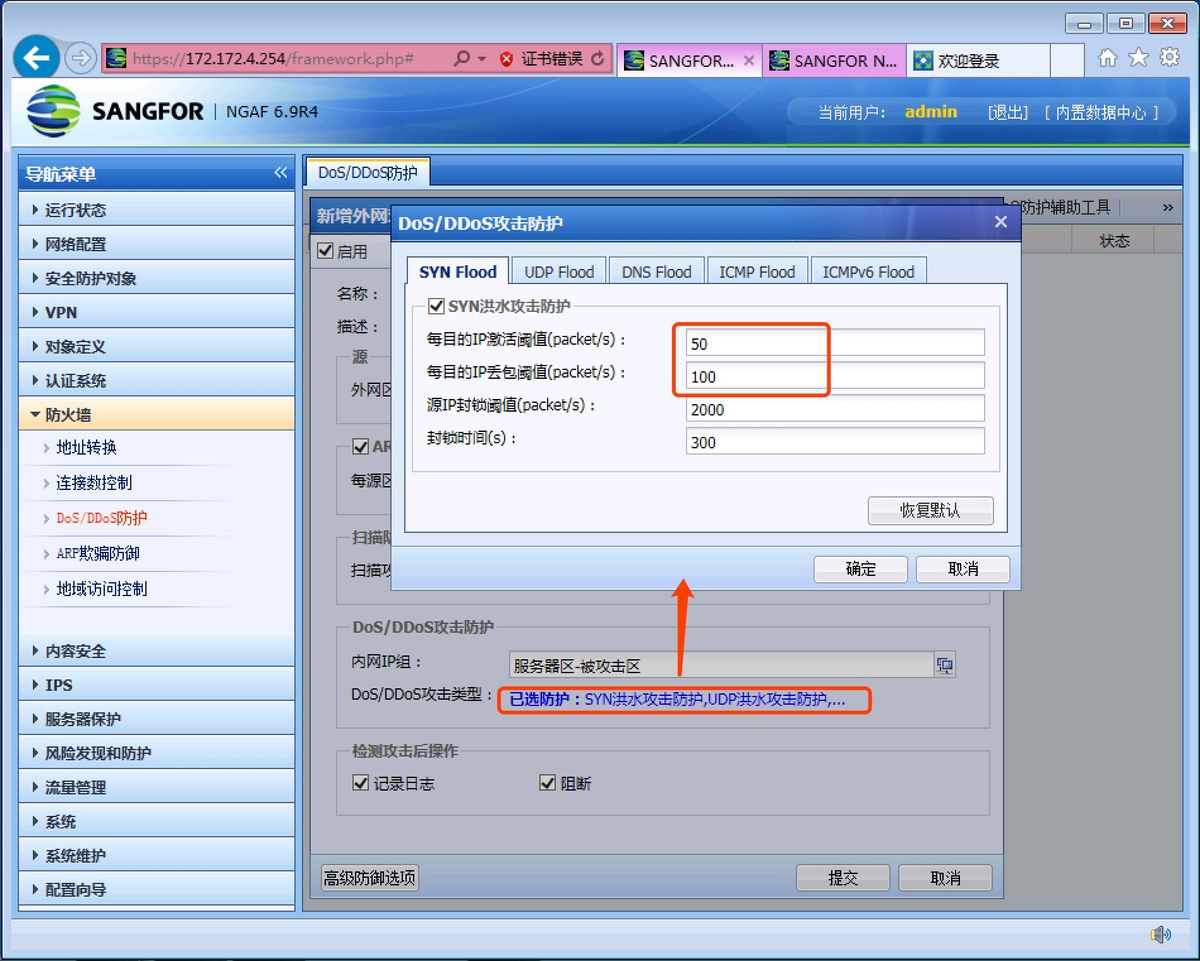

步驟 4：點擊 已選防護，配置 DDOS 攻擊的判斷閾值，如圖 1-5 所示
分析：正常情況下，DDOS 攻擊的判斷閾值默認即可，這里為了測試效果，設置的低一點
圖 1-5

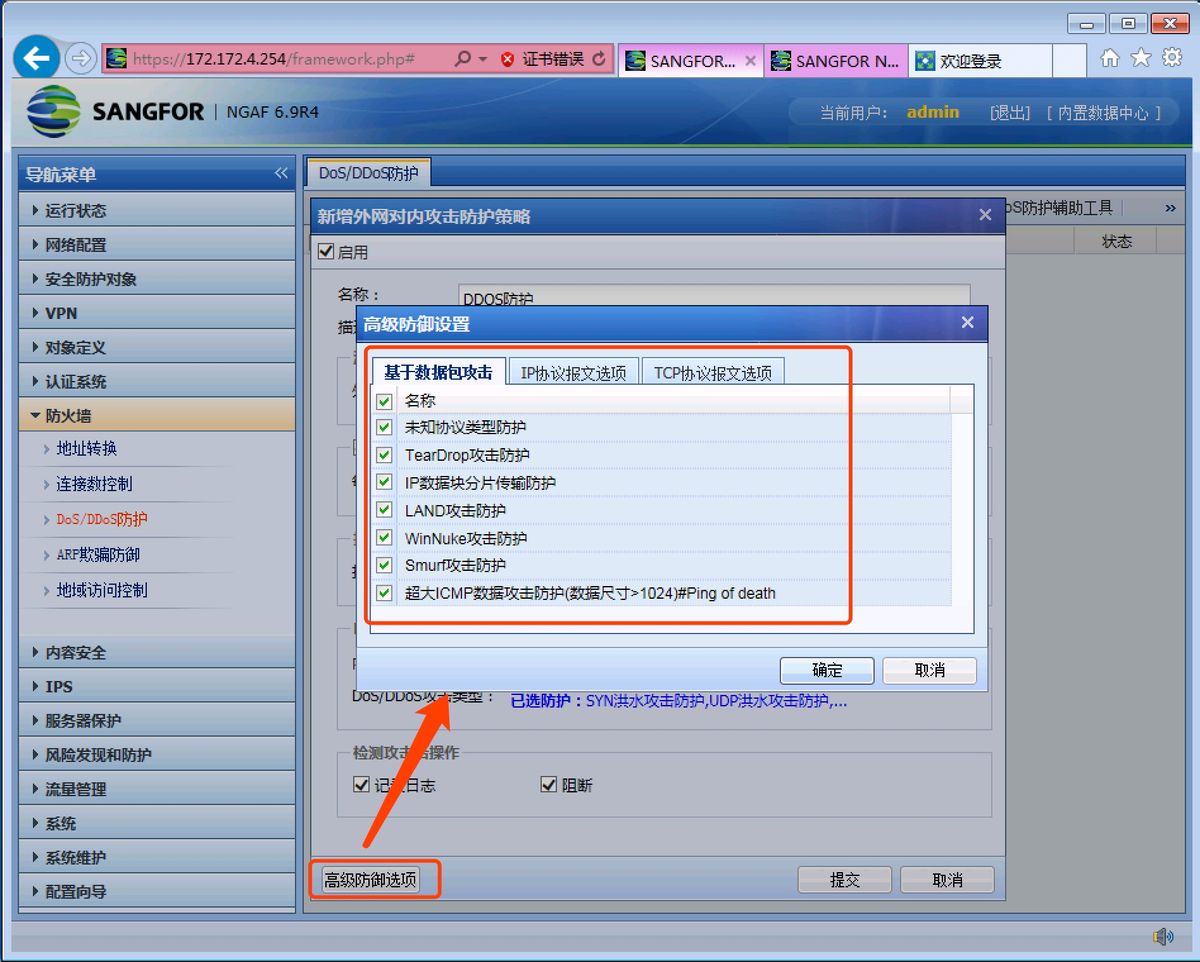

步驟 5：點擊 高級防御選項，根據需求勾選需要防護的攻擊類型，一般建議全部勾選，選擇完成后提交策略，如圖 1-6 所示
圖 1-6
DDOS 攻擊防護效果測試

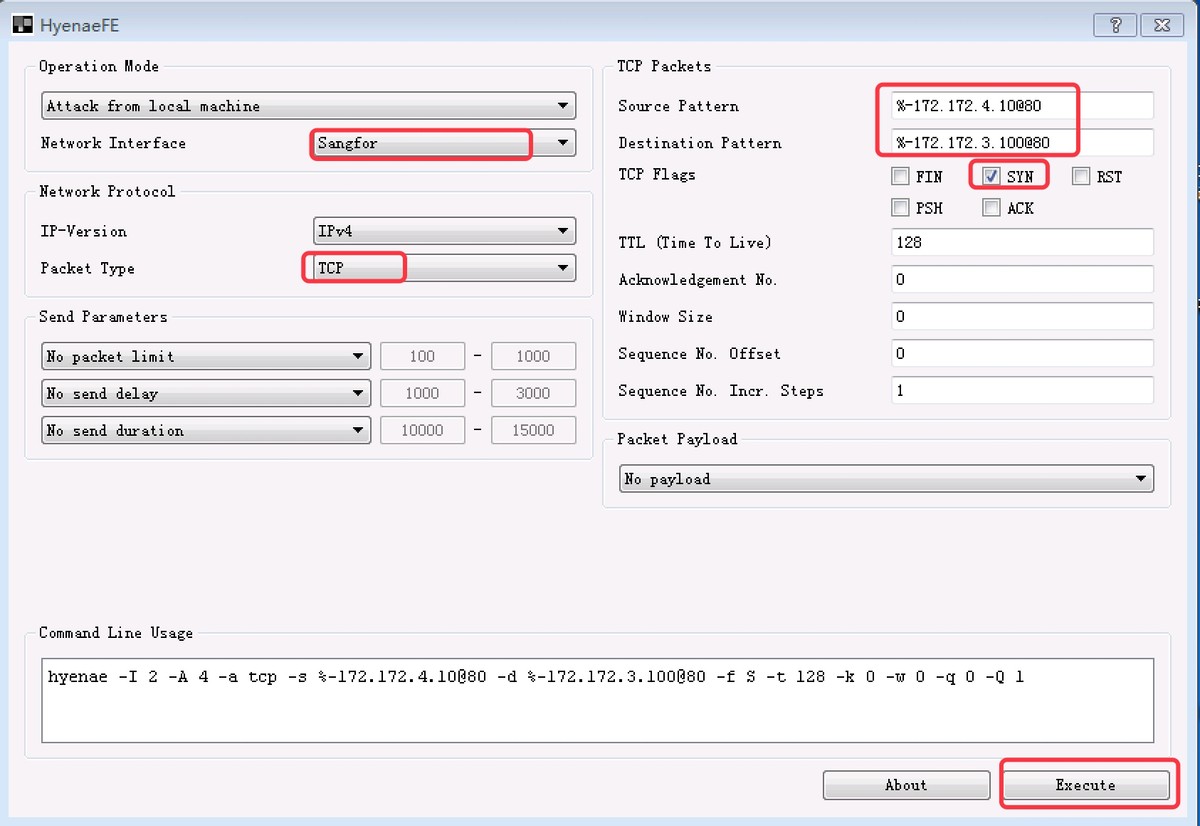

步驟 1：在深圳總部的 PC 上下載并安裝壓力測試工具 Hyenae，
http://sourceforge.net/projects/hyenae/files/ ，配置測試方式，攻擊源和攻擊目的，對服務器發起攻擊，如圖 1-7 所示
圖 1-6

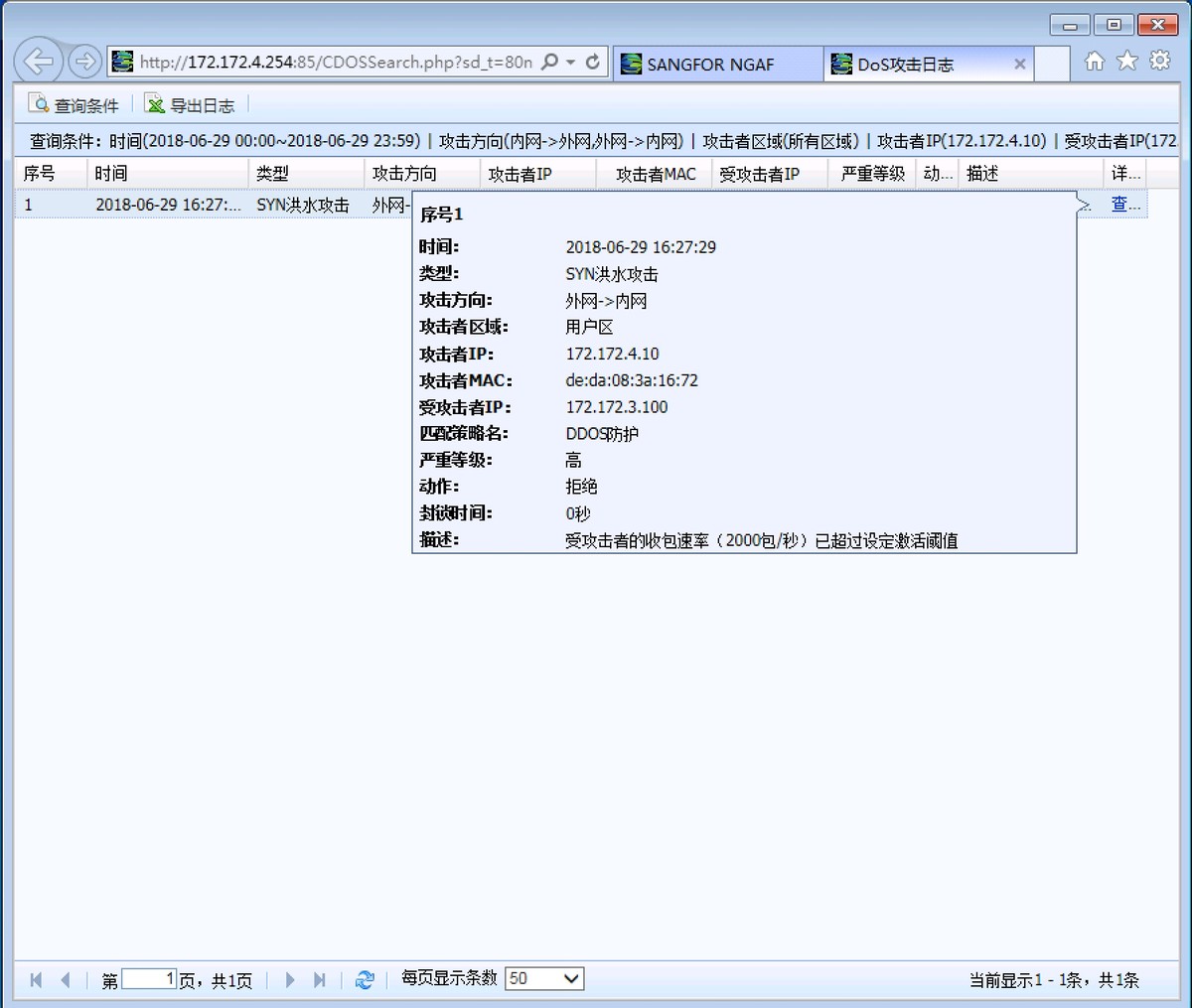

步驟 2：此時 AF 檢測到攻擊行為，把 PC 的網絡連接阻斷，等待阻斷時間結束后，再次登錄 AF，查看日志，發現剛才的攻擊行為被 AF 記錄，如圖 1-7 所示
圖 1-7
在深圳總部的 AF 上，配置 IPS，對服務器區的服務器實現入侵檢測和入侵防御

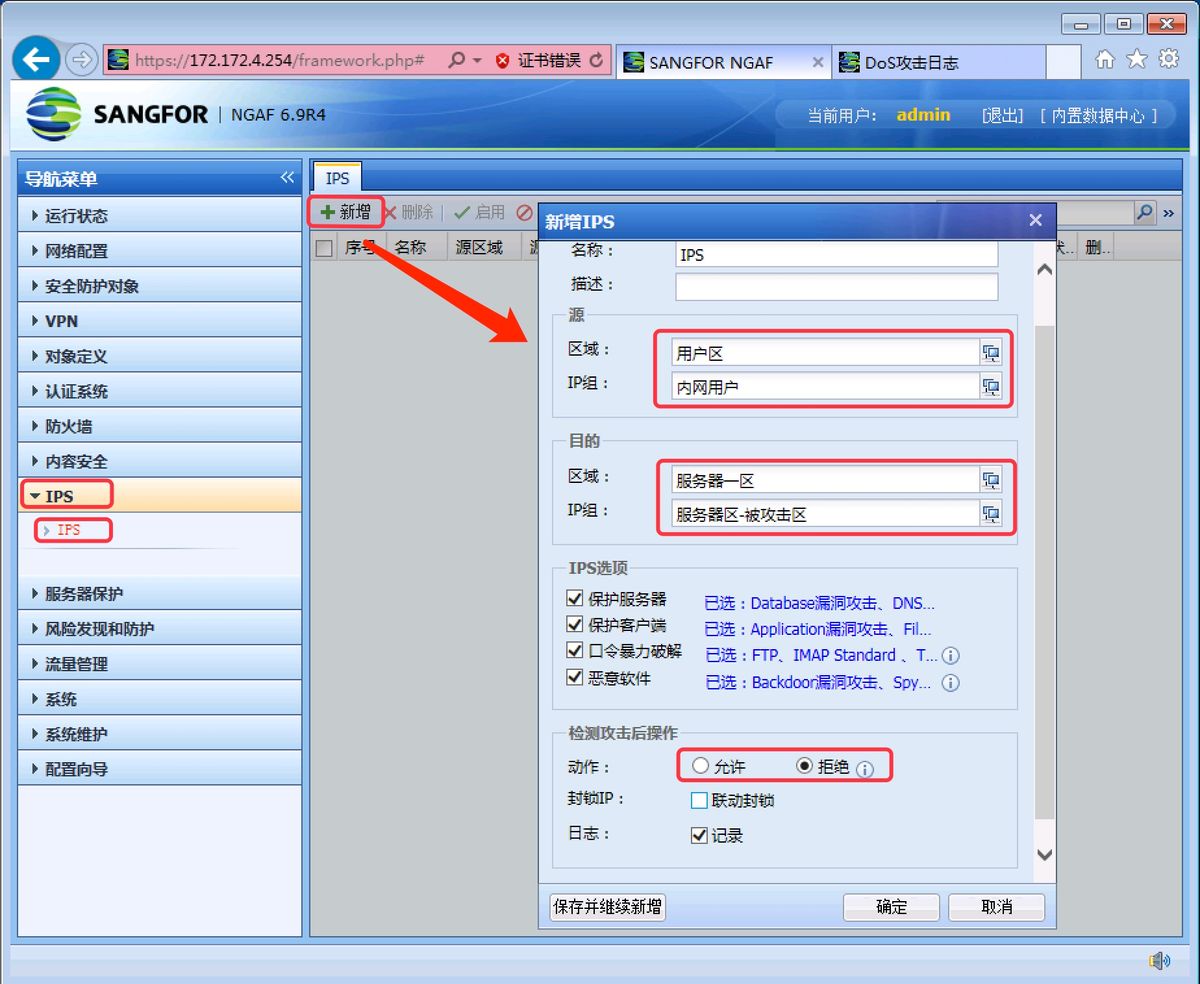

步驟 1：登錄 AF，點擊 IPS-IPS，點擊 新增，在彈出的 IPS 配置界面中，配置防護的目的和源，選擇檢測攻擊后的操作為 拒絕，并勾選 聯動封鎖，如圖 1-8 所示
分析：正常情況下，IPS 策略的源是互聯網區，這里為了測試效果，會在用戶區的 PC 上向服務器區發起入侵，所以源設置為 用戶區
另外，這里為了方便實現效果，不勾選 聯動封鎖
圖 1-8
IPS 效果測試

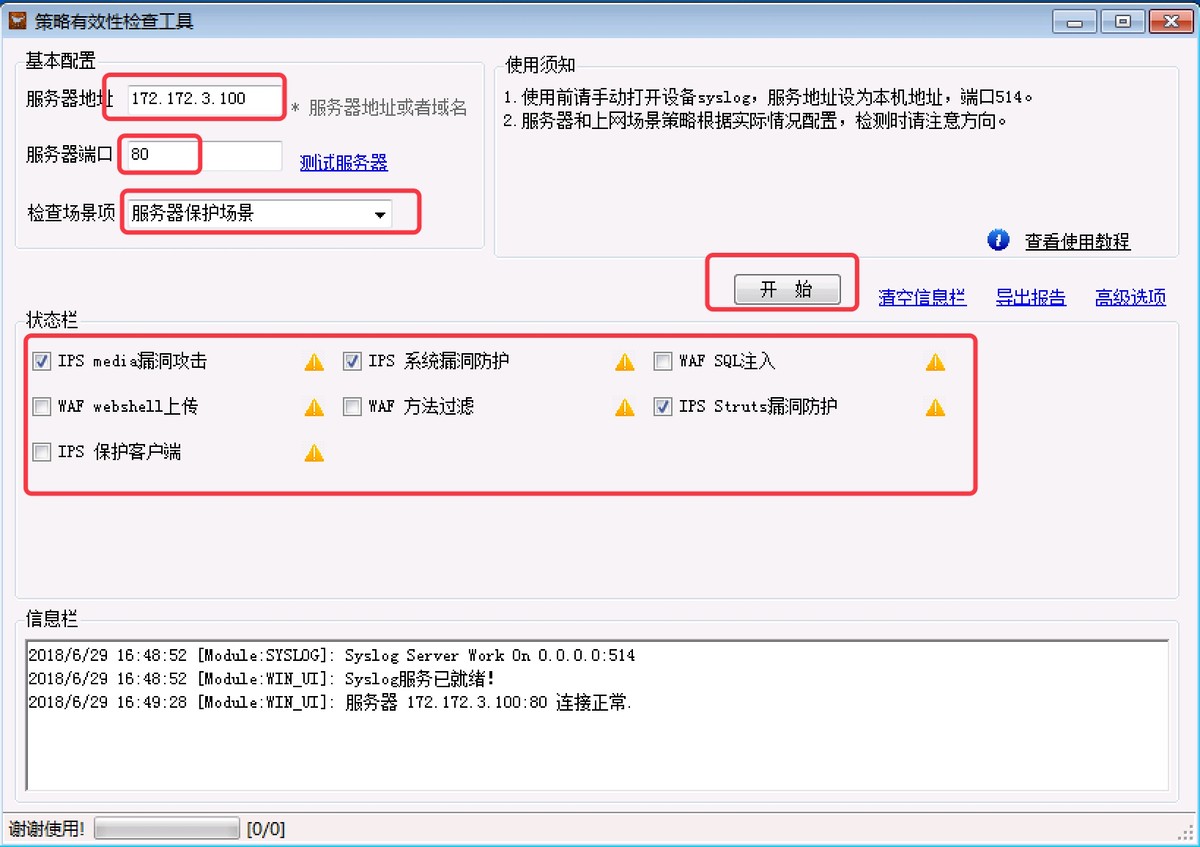

步驟 1：下載并安裝安全測試工具 NPolicyCheck，
http://www.ntester.cn/files/ntester/NPolicyCheck_v1.3.zip ，運行工具，配置攻擊的目標和端口，攻擊類型后，開始攻擊，如圖 1-9 所示
圖 1-9

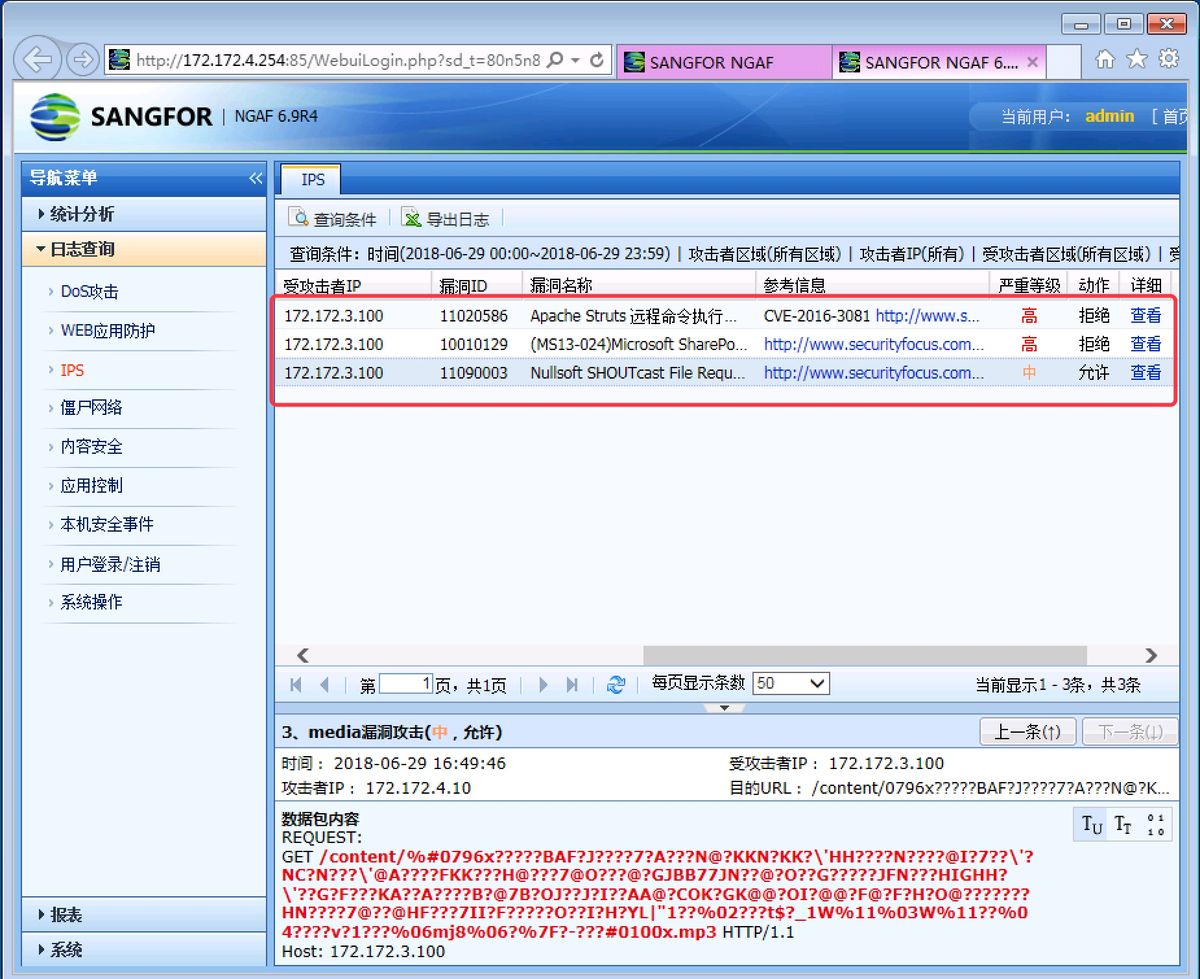

步驟 2：登錄 AF，查看日志，發現攻擊行為被檢測，并作出了拒絕動作，如圖 1-10 所示
圖 1-10
