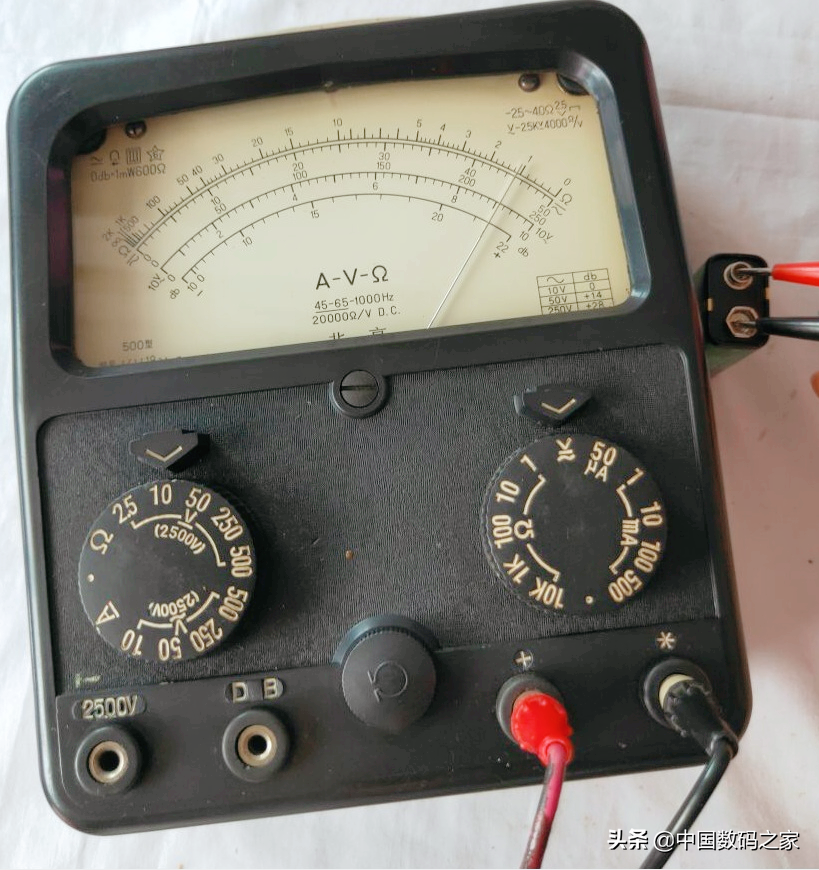

萬用表又稱多用表，是強弱電維修不可或缺的儀表，無線電維修、電腦主板維修等都離不開它。萬用表基本功能有交直流電壓、直流電流和電阻等。萬用表按顯示方式分為指針式機械萬用表和數字萬用表。先來簡單介紹機械式萬用表。下圖是上世紀廣泛使用的，500型萬用表。

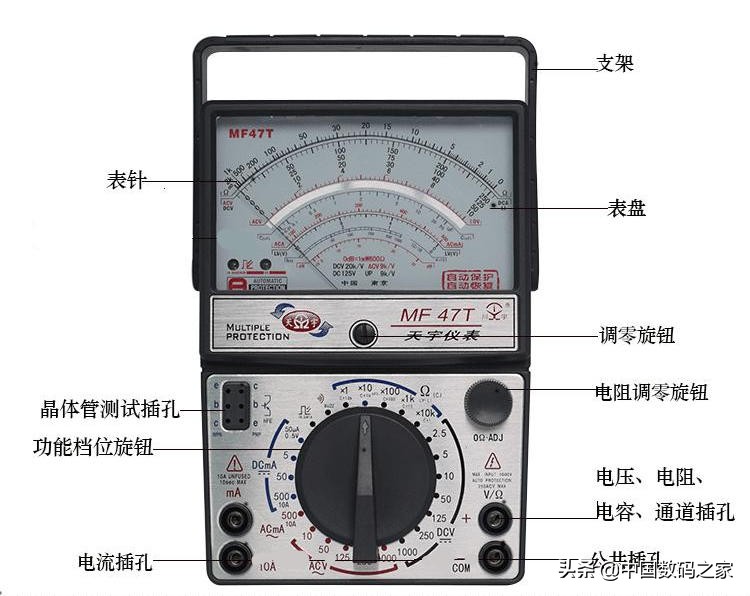

下面來認識一下各部分，以現在常見的入門級MF47型萬用表為例。最常用的功能基本就是電壓、電流和電阻，一般的維修中電阻檔使用頻率最高。

功能切換區

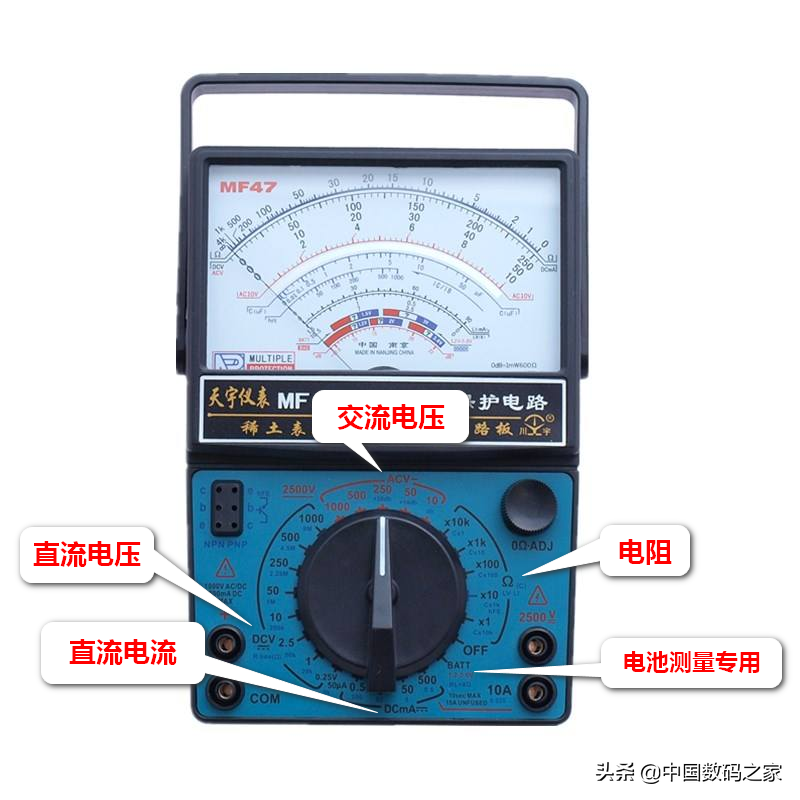

萬用表的各種功能通過切換旋鈕來選擇，下圖是各功能區的功能和量程。主要有直流電壓、交流電壓、直流電流和電阻等。日常的使用90%以上都是圍繞電壓和電阻，因此我們只要學會使用電壓電流和電阻的測量就可以了。

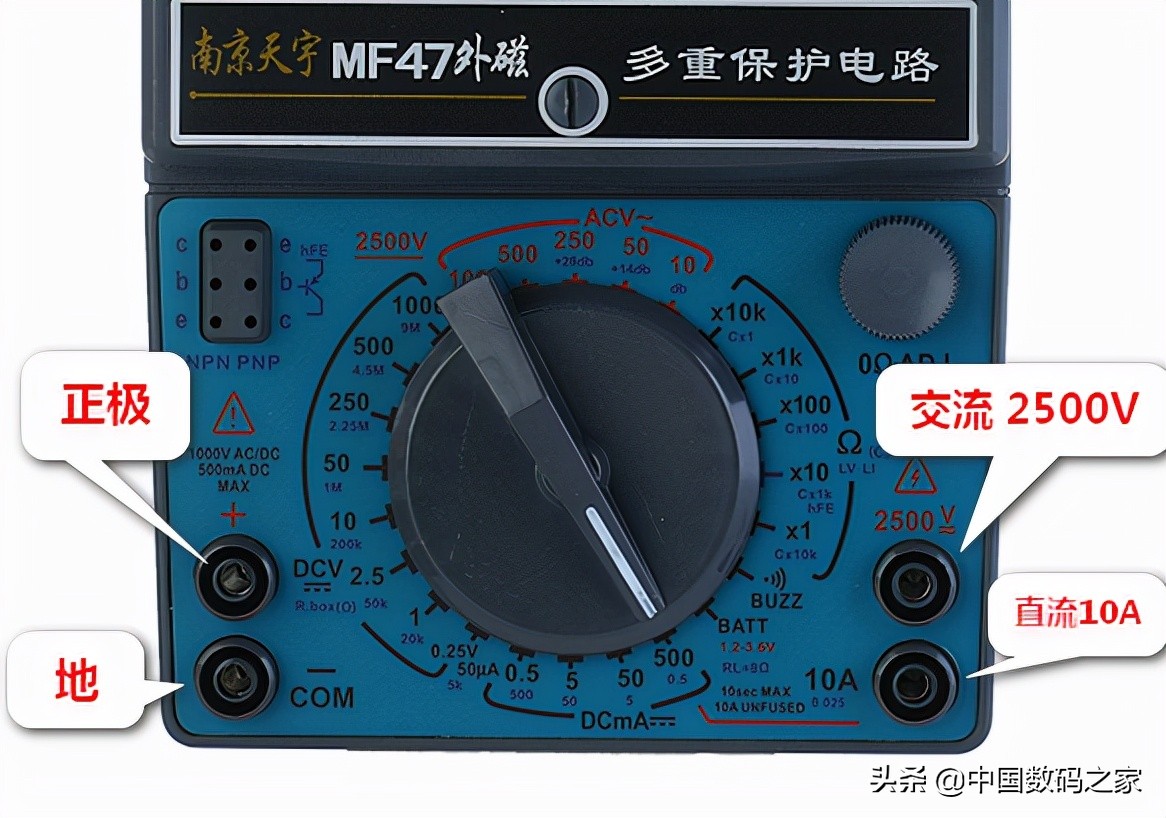

測量表針插孔介紹，基本上所有的萬用表都有四個插孔，每次測量都是選擇兩個插孔插入插針。對于MF47型萬用表，四個插孔分別是地、正極、直流10A和交流2500V。具體通過下圖來認識一下。注意：各插孔要配合功能旋鈕來使用。

機械調零

在使用萬用表測量之前，先看指針是否指向左邊0刻度位置，否則需要調節旋鈕，使指針指向左側0刻度處。

直流電壓和電流

測量直流電壓時，黑色表筆（負極）插在com口（地），紅色表筆（正極）插在正極插孔，旋轉功能旋鈕到直流電壓選取，選擇合適量程，不清楚直流電壓時先選擇最大的量程，然后紅表筆接待測電壓正極，黑色表筆接待測負極，從表盤上讀數。

注意測量直流電流時，要把萬用表串聯在電路中，使電流從紅色表筆流入萬用表。

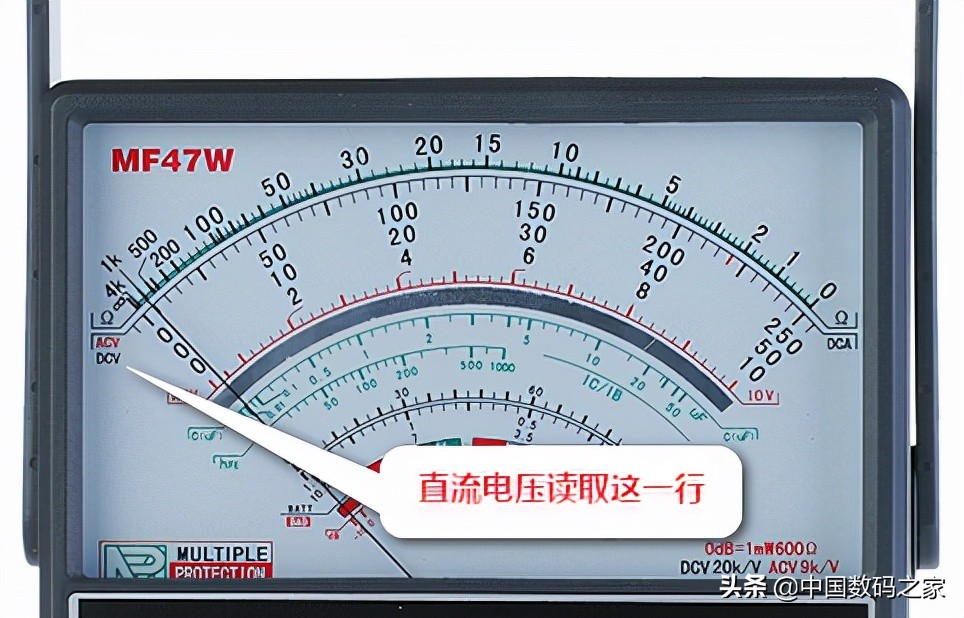

注意讀取時要轉換到正確數據，如選擇直流500V量程，則讀取第二行數據再乘以10就是最后讀數。 測量時盡量讓表針讀數在表盤中央位置左右，這時候既便于讀數，結果也更準確。

如果表針在表盤很靠左，說明選擇的量程太大，通過功能旋鈕切換到較小量程。

交流電壓

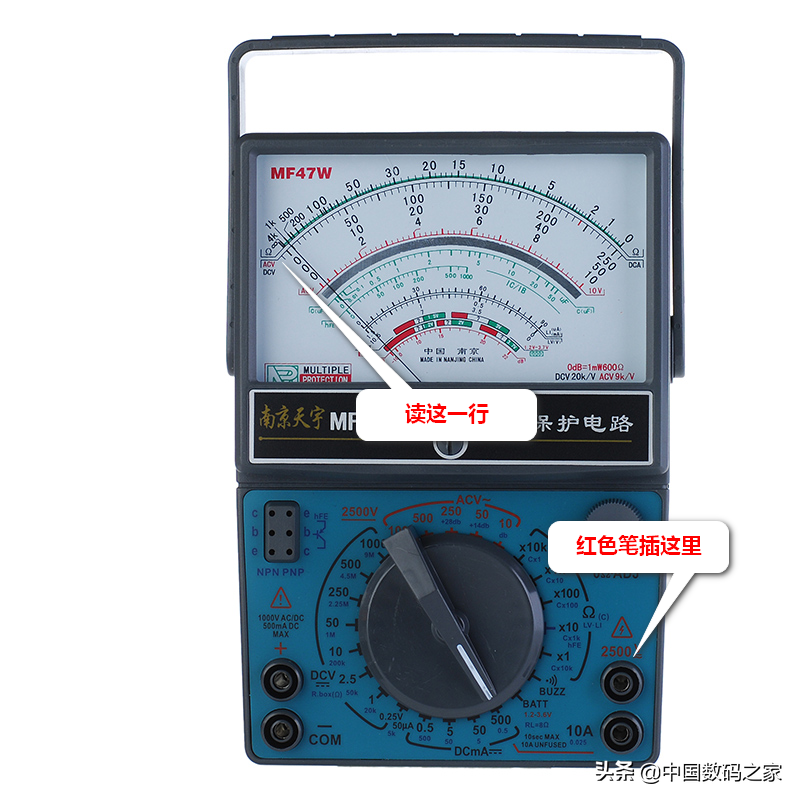

交流電壓的測量和直流電壓一樣，功能旋鈕旋轉到需要的量程，不過交流電壓表筆不分正負極，兩個表筆接在待測電壓兩端就可以。測量2500V交流電壓時，紅色表筆插2500V專用插孔，功能旋鈕調節到交流最大量程。讀數時選擇第二行刻度。

特別注意，交流10V要讀取第三行紅色刻度。

電阻測量

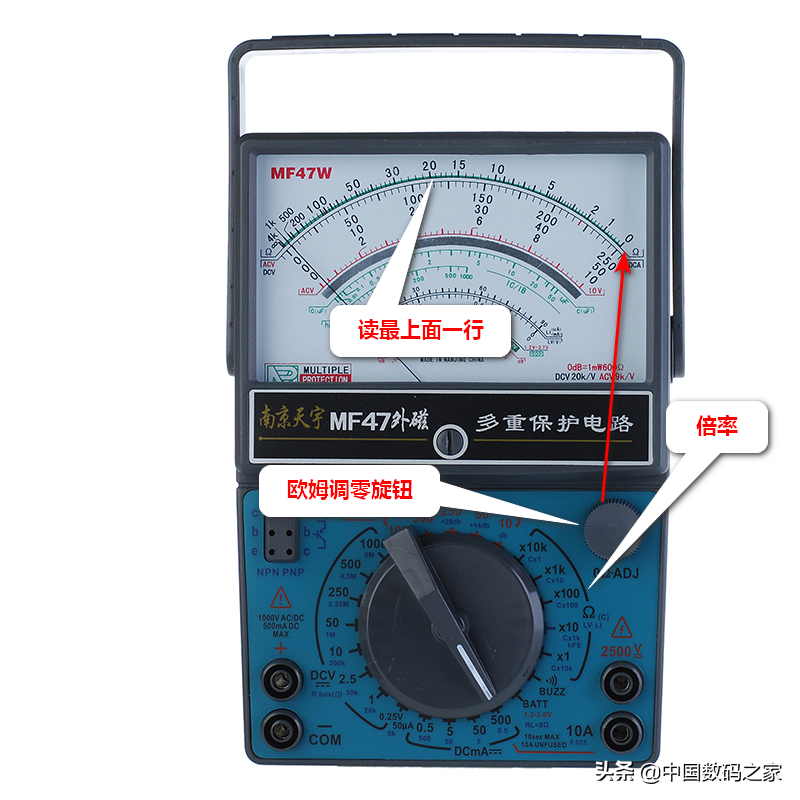

根據電阻大小，選擇合適量程，短接兩個表筆，調節電阻調零旋鈕，使指針指在右側0刻度處。然后兩個表筆接待測電阻，注意兩個手不要接觸兩個表筆金屬部分，電阻從電路上斷開。然后從表盤上讀數，數值與倍率相乘就是電阻值。

注意指針指在中央位置最準確，指針再靠左或靠右誤差都很大。
