門禁系統知識點：《門禁電源》除了給鎖供電，還有很多秘密。今天一次性告訴大家。門禁電源第一個功能就是給鎖供電，一般為12V供電。可是供電你也得接對端子才行，來看一下專業講解吧！

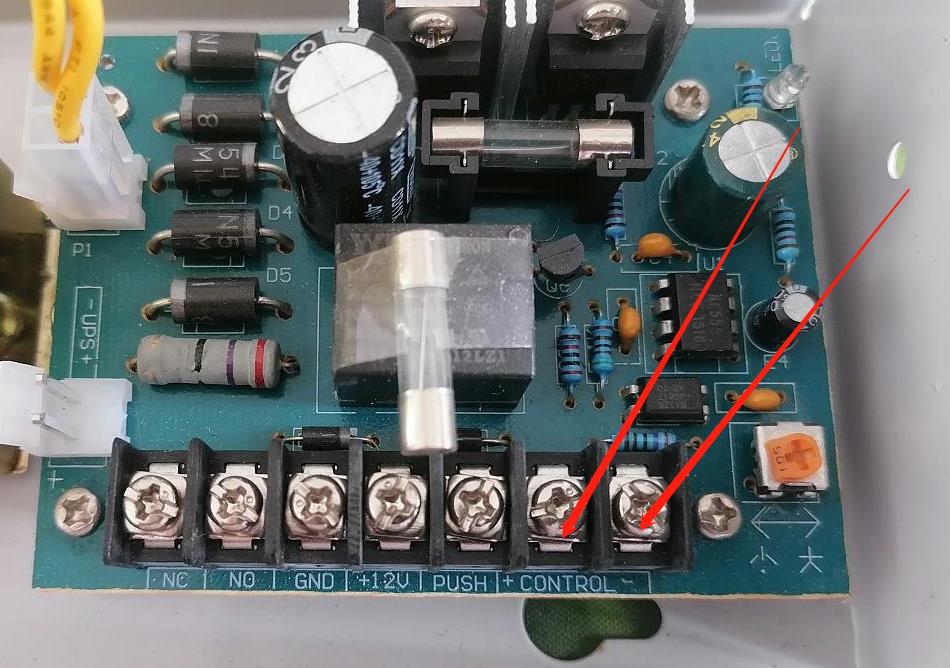

門禁電源外觀

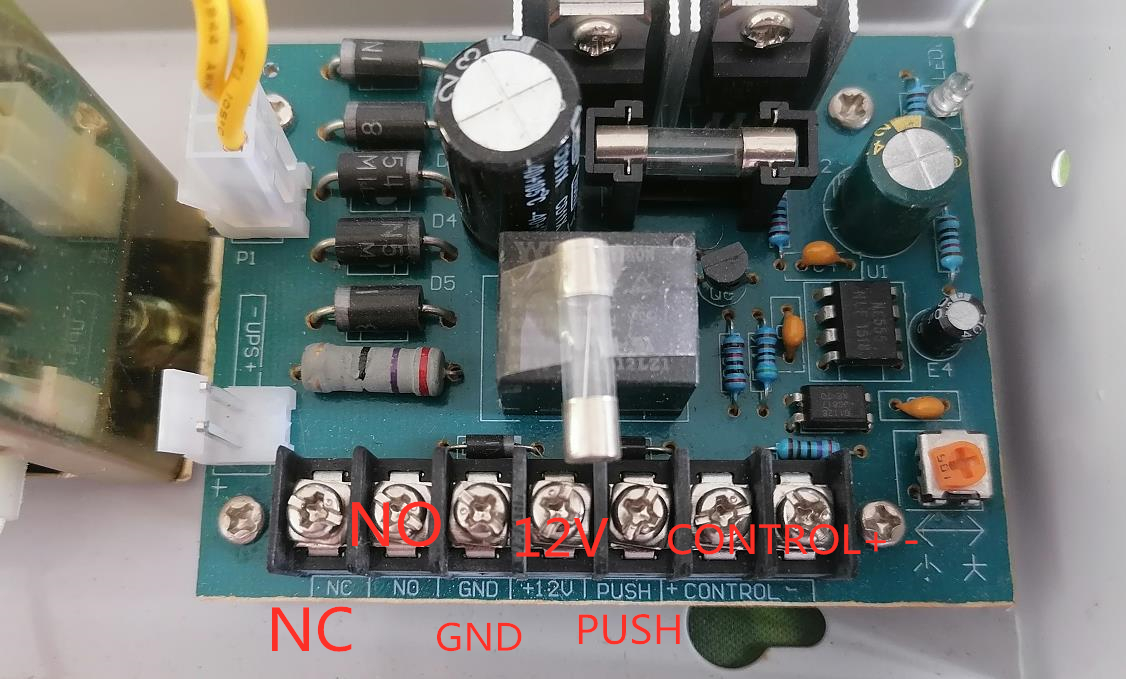

第一：認識“12V+GND”與“NC+GND”有什么區別？
如果你接“12V+GND”兩個端子給磁力鎖供電，那么這個磁力鎖就會一直處于鎖門狀態，我們稱之為“閉合”狀態。并且這兩個端子是不受控制的兩個信號，也就是說，有開鎖信號過來，這兩個端子的狀態也不會改變。所以門鎖的兩芯電源線是不能連接到這兩個端子上的，只能連接到“NC+GND”兩個端子才行。因?yàn)檫@兩個端子的“NC”是一個可變的狀態，接好就代表著已經給磁力鎖供電了，磁力鎖是通電生磁，處于關門狀態。那么一旦有開鎖信號過來，NC端子就會斷開，同時磁力鎖也就斷電開門了。
第二：認識“NO+GND“與”NC+GND“的區別

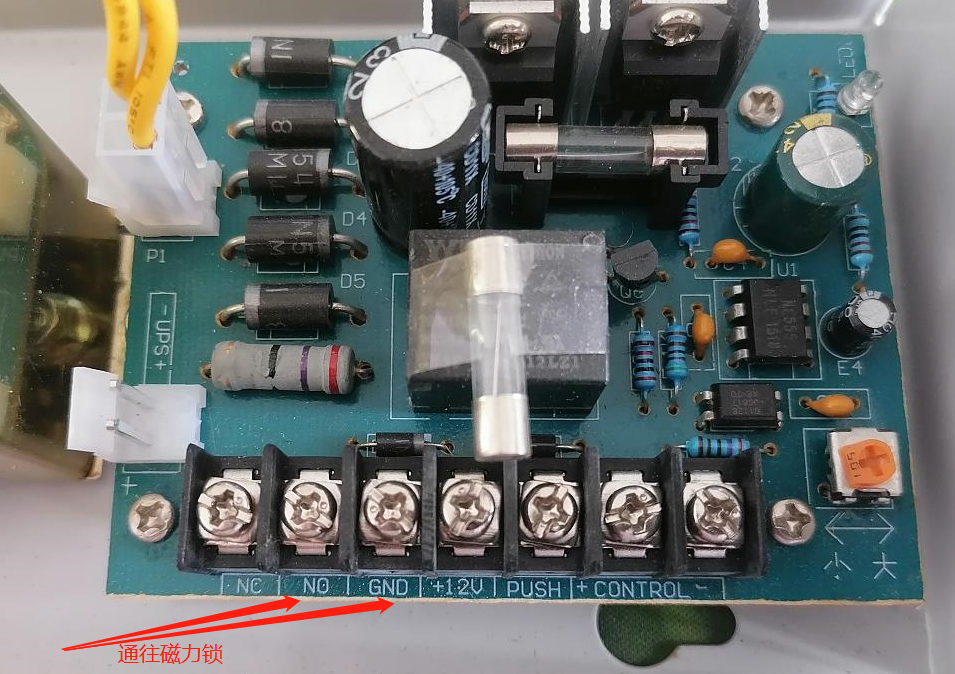

NO與GND相連接
NC是代表著連通，NO代表著斷開。NC與NO兩個都是可以改變的狀態，一旦有開鎖信號過來，NC就秒斷開，NO就秒連通。很有意思吧！假如你把磁力鎖接到了NO+GND上，那么鎖就一直開著，直到你刷卡或有開鎖信號時，門就突然鎖上了，這與我們要求的功能正好相反。但是NO這個功能當然是可以用到別的地方的，比如報警按鈕，平時沒事就是斷開的，一旦有事被按下，NO+GND就會連通產生通路電流，觸發報警器報警。
第三：開門按鈕為什么一按就開門，松開為什么門鎖沒有立即上鎖呢？

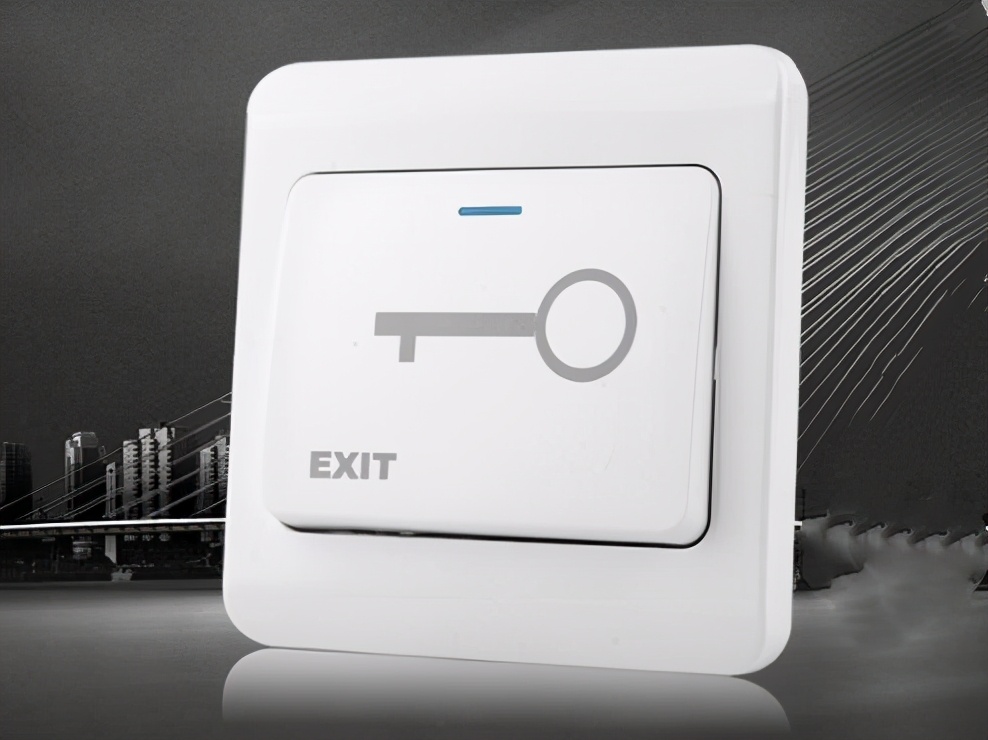

每個小區的單元門口內側，都有一個類似下圖的開門按鈕（兩芯線連接到電源的PUSH+GND就行）。
延時可調節按鈕
按一下立即開門，松開為什么沒有立即上鎖呢？原因是因?yàn)檫@個門禁電源里，有一個”延時器按鈕”，如下圖。

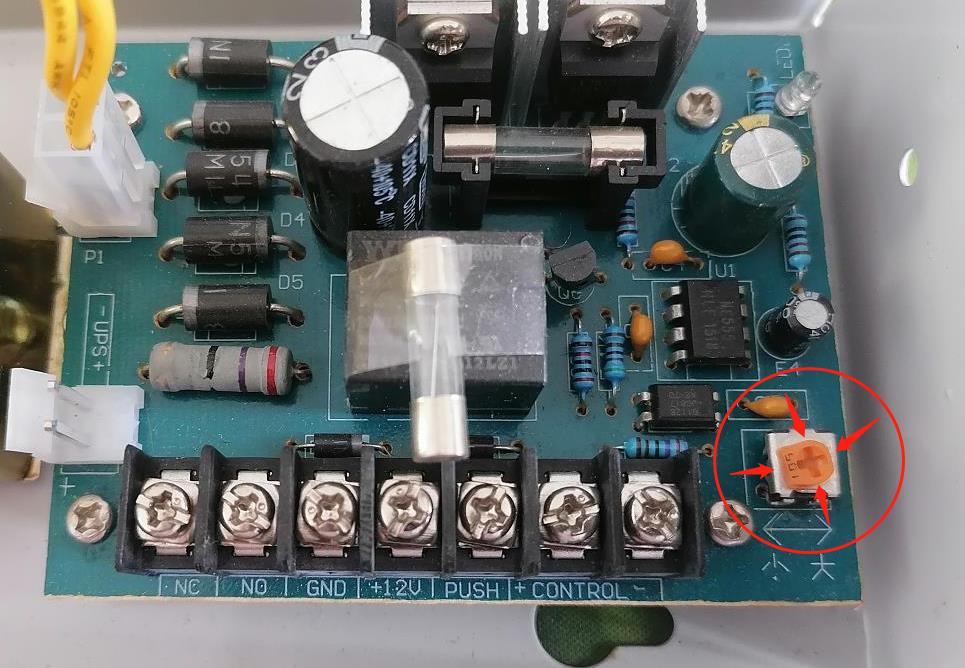

延時開關旋鈕
螺絲刀轉動它就可以調節成3秒、5秒或10秒后再次上鎖關門。
第四：控制信號一般接在門禁電源哪兩個端子？
控制端子
我們仔細看一下門禁電源的端子，是不是每個電源的端子里都有“CONTROL+與CONTROL-”兩個端子呢？這兩個英文翻譯過來就是“控制信號正極”與“控制信號負極”的意思。幾乎所有門禁主機的控制線都是兩芯，然后對接到這兩個端子上，當有人臉?biāo)⒖ɑ蛑讣y密碼能輸入正確后，信號就傳遞給這兩個端子，讓NC或NO產生狀態改變，達到開門的目的。
總之：大家越是了解一些原理性的東西，學習起來就會事半功倍。感謝您的關注，讓我繼續為大家奉獻更精彩的弱電知識吧，謝謝閱讀！
